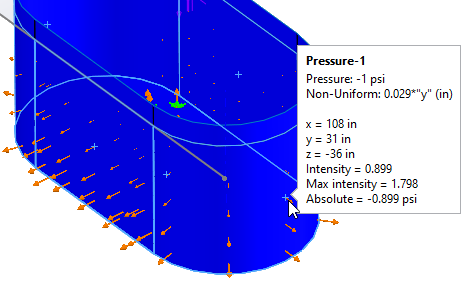

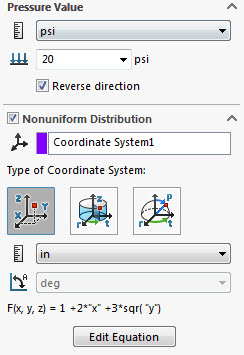

Applying Nonuniform Pressure Normal to a Face Para aplicar uma pressão não uniforme, normal a uma face: Na árvore de estudos do Simulation, clique com o botão direito no ícone Cargas externas e selecione Pressão. O PropertyManager de Pressão é exibido. Em Tipo, selecione Normal à face selecionada. Na área de gráficos, clique na face onde você deseja aplicar a pressão. Em Valor da pressão: Defina as Unidades para as unidades de pressão necessárias. Digite o valor da pressão na caixa Valor da pressão. Clique em . Marque a caixa de seleção Distribuição não uniforme. Clique dentro da caixa Selecionar um sistema de coordenadas e selecione um sistema de coordenadas da árvore do FeatureManager. Selecione um sistema de coordenadas (Cartesiano, cilíndrico ou esférico) e clique em Editar equação para inserir a equação que descreve a distribuição não uniforme. Por exemplo: As configurações acima se aplicam à seguinte pressão nas coordenadas Cartesianas: P(x,y) = 20 (1+2*X+3*sqrt (Y)) Clique em . Depois de definir uma pressão com uma distribuição não uniforme, você pode passar o mouse sobre o símbolo de seta da pressão para consultar o valor nesse local.O SOLIDWORKS Simulation lista os valores de pressão somente nos locais onde existem símbolos de seta. O software cria o número apropriado de símbolos de seta com base na geometria em que você aplica a pressão. A anotação lista o seguinte: Pressão. Valor de pressão, incluindo a unidade de pressão Não uniforme. Equação que define a distribuição de pressão não uniforme, incluindo a unidade de comprimento x, y e z. Coordenadas X, Y e Z do símbolo de seta selecionado em relação ao sistema de coordenadas de referência Intensidade. Valor da equação que define a distribuição não uniforme no símbolo de seta selecionado Intensidade máxima. Valor máximo da equação que define a distribuição não uniforme entre todos os locais dos símbolos de seta Absoluto. Valor de pressão * valor da equação no símbolo de seta selecionado Tópico paiDefinir cargas de pressão não uniforme Aplicar uma pressão não uniforme a uma face em uma determinada direção Modificar cargas de pressão
