Aplicar uma pressão não uniforme a uma face em uma determinada direção

Para aplicar uma pressão não uniforme a uma face em uma determinada direção:

  1. Na árvore de estudos do Simulation, clique com o botão direito no ícone Cargas externas e selecione Pressão .
    O PropertyManager de Pressão é exibido.
  2. Em Tipo, selecione Usar geometria de referência.
  3. Para Faces por pressão , selecione a face à qual deseja aplicar a pressão não uniforme.
  4. Para Face, aresta, plano, eixo para direção , selecione uma entidade para direção.
  5. Selecione um componente de pressão de acordo com a entidade que você selecionar para direção da seguinte forma:
    • Se você selecionar face ou plano para direção, selecione um dos seguintes componentes: Ao longo do plano dir. 1 , Ao longo do plano dir. 2 ou Normal ao plano .
    • Se você selecionar uma aresta para direção, a pressão ao longo da aresta é selecionada por padrão .
    • Se você selecionar eixo para direção, selecione um dos componentes a seguir: Radial , circunferencial ou axial .
  6. Em Valor da pressão:
    1. Selecione a pressão Unidade .
    2. Para Valor da pressão , digite o valor da pressão aplicada.

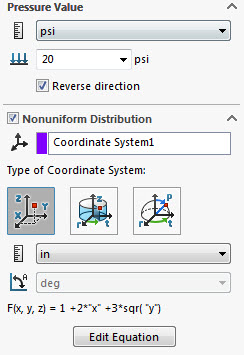

  7. Selecione Distribuição não uniforme.
  8. Para Selecionar um sistema de coordenadas , selecione um dos sistemas de coordenadas cartesianas, cilíndricas ou esféricas.
  9. Clique em Editar equação para inserir a equação que descreve a distribuição não uniforme. Por exemplo:

    As configurações acima se aplicam à seguinte pressão nas coordenadas Cartesianas:

    P(x,y) = 20 (1+2*X+3*sqrt (Y))

  10. Clique em .

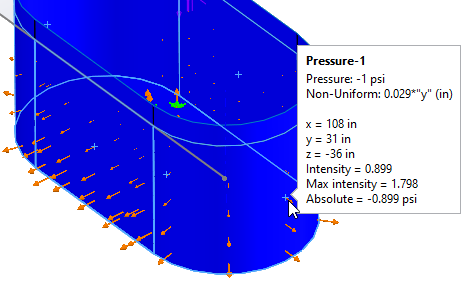

    Depois de definir uma pressão com uma distribuição não uniforme, você pode passar o mouse sobre o símbolo de seta da pressão para consultar o valor nesse local.

    O SOLIDWORKS Simulation lista os valores de pressão somente nos locais onde existem símbolos de seta. O software cria o número apropriado de símbolos de seta com base na geometria em que você aplica a pressão.



    A anotação lista o seguinte:
    • Pressão. Valor de pressão, incluindo a unidade de pressão
    • Não uniforme. Equação que define a distribuição de pressão não uniforme, incluindo a unidade de comprimento
    • x, y e z. Coordenadas X, Y e Z do símbolo de seta selecionado em relação ao sistema de coordenadas de referência
    • Intensidade. Valor da equação que define a distribuição não uniforme no símbolo de seta selecionado
    • Intensidade máxima. Valor máximo da equação que define a distribuição não uniforme entre todos os locais dos símbolos de seta
    • Absoluto. Valor de pressão * valor da equação no símbolo de seta selecionado
