PropertyManager do Assistente de Furação - Posições

O PropertyManager do Assistente de furação é exibido na criação de um novo furo com o Assistente de furação.

Para abrir este PropertyManager:

Crie uma peça, selecione uma superfície e clique em Assistente de furação (barra de ferramentas Recursos) ou Inserir > Recursos > Furo > Assistente.

São exibidas duas guias:
  • Tipo (padrão). Define os parâmetros do tipo de furo.
  • Posições. Localiza os furos do Assistente de Furação em faces planas ou não planas. Use dimenções, ferramentas de esboço, snaps de esboço e linhas de inferência para posicionar os centros de furo.
É possível alternar entre essas guias. Por exemplo, selecione a guia Posições e localize os furos, em seguida, selecione a guia Tipo e defina o tipo do furo e, então, selecione a guia Posições novamente e adicione mais furos.
  • Para adicionar tipos diferentes de furo, adicione-os como recursos independentes do Assistente de furação.
  • As opções disponíveis do PropertyManager dependem do tipo de furo selecionado em Especificação do furo.

Posicionamento dos Furos do Assistente de Furação

Ao ativar a guia Posições, o primeiro ponto do esboço e a visualização sombreada do furo seguem o ponteiro até que você clique para posicionar o furo. Conforme você move o ponteiro sobre a tela, pode aproveitar as linhas de interferência e os snaps do esboço para posicionar o ponto com precisão.

Em Posições de furo, você pode clicar em Esboço 2D existente e selecionar um esboço 2D existente para posicionar e criar automaticamente os furos em todos os pontos finais, vértices e pontos da geometria do esboço. Você pode selecionar entidades de esboço como linhas, retângulos, ranhuras e splines. As Opções de esboço especificam a geometria usada para criar automaticamente as instâncias.

Você também pode usar dimensões e outras ferramentas de esboço para posicionar os centros de furo. É possível colocar vários furos do mesmo tipo. O Assistente de furação cria esboços 2D para os furos, a menos que você selecione uma face não plana ou clique em Esboço 3D.

Ao posicionar ranhuras, se você adicionar um esboço de linha de centro à geometria enquanto estiver na guia Posições e usar esse esboço para posicionar a ranhura, a ranhura será redimensionada para o comprimento da linha de centro.
Para girar as ranhuras em 90 graus, pressione a tecla Tab.

Excluir recursos do Assistente de furação

Os recursos do Assistente de furação contêm dois esboços. O primeiro é o esboço da posição do furo e o segundo é o esboço do perfil do furo.

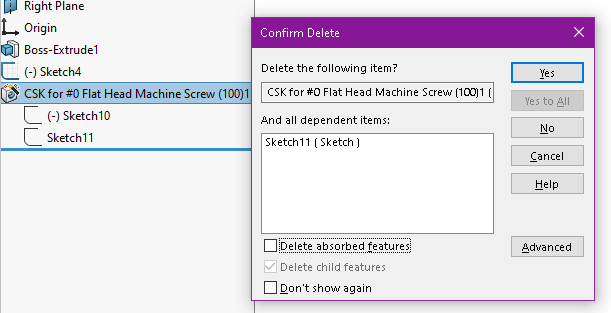

Ao excluir recursos do Assistente de furação, você pode manter o esboço da posição do furo. Na caixa de diálogo Confirmar exclusão, desmarque a opção Excluir recursos absorvidos para excluir somente o esboço de perfil de furo e manter o esboço de posição de furo.

Para excluir o esboço da posição do furo, selecione Excluir recursos absorvidos.

Opções da guia Posições do PropertyManager

Especificar as opções da impressora.

Posições de furo

Orienta você no posicionamento de furos.
Esboço 2D existentes Permite selecionar um esboço 2D existente para posicionar e criar automaticamente os furos em todos os pontos finais, vértices e pontos da geometria do esboço. Você pode selecionar entidades de esboço como linhas, retângulos, ranhuras e splines.

As Opções de esboço especificam a geometria usada para criar automaticamente as instâncias.
Esboço 3D Cria furos em várias faces.

Instâncias a ignorar

Instâncias a ignorar Ignora as instâncias selecionadas na área de gráficos. O ponteiro muda para quando posicionado sobre cada instância. As coordenadas da instância do padrão são exibidas. Clique para ignorar a instância. Clique novamente em uma instância ignorada se quiser restaurá-la.

Opções de esboço

Se você selecionar Esboço 2D existente em Posições de furo, use essas opções para posicionar automaticamente os furos em todos os pontos finais, vértices ou pontos do esboço e da geometria de construção.

Criar instâncias na geometria de esboço (ativado por padrão)

Posiciona furos em todos os pontos finais, vértices ou pontos da geometria do esboço.
Criar instâncias na geometria de construção (disponível se você selecionar Criar instâncias na geometria do esboço)

Posiciona furos em todos os pontos finais, vértices ou pontos da geometria de construção.
