Visão geral do Assistente de furação

É possível usar o Assistente de furação para criar furos personalizados de diversos tipos.

Criar e excluir recursos do Assistente de furação

Para criar furos do Assistente de furação, crie uma peça e selecione uma superfície, clique em Assistente de furação (barra de ferramentas Recursos) ou em Inserir > Recursos > Assistente > de furação,, defina as opções do PropertyManager e clique em .

Os recursos do Assistente de furação contêm dois esboços. O primeiro é o esboço da posição do furo e o segundo é o esboço do perfil do furo.

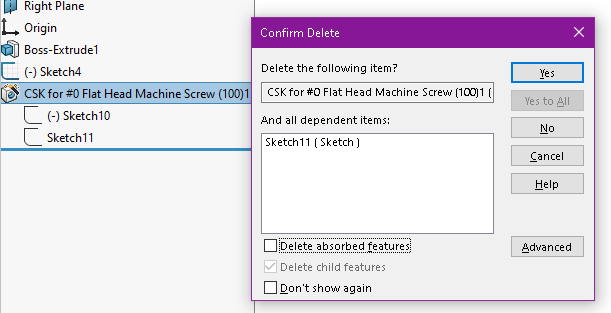

Ao excluir recursos do Assistente de furação, você pode manter o esboço da posição do furo. Na caixa de diálogo Confirmar exclusão, desmarque a opção Excluir recursos absorvidos para excluir somente o esboço de perfil de furo e manter o esboço de posição de furo.

Para excluir o esboço da posição do furo, selecione Excluir recursos absorvidos.

A interface do usuário do Assistente de furação inclui os seguintes recursos:

Atualização dinâmica

O tipo de furo selecionado determina os recursos, as seleções disponíveis e as visualizações gráficas. Após selecionar um tipo de furo, determine o componente de fixação apropriado. O componente de fixação atualiza dinamicamente os parâmetros apropriados. Use o PropertyManager para definir os parâmetros do tipo de furo e localizar os furos. Além de uma visualização gráfica dinâmica baseada na condição final e na profundidade, os gráficos no PropertyManager exibem detalhes específicos, já que se aplicam ao tipo de furo selecionado.

Recursos

É possível criar estes tipos de furos do Assistente de furação:
  • Furo com rebaixo
  • Furo escareado
  • Furo
  • Tarraxa reta
  • Tarraxa afunilada
  • Legado
  • Ranhuras

Quando se cria um furo usando o Assistente de furação, o tipo e o tamanho do furo são exibidos na árvore de projeto do FeatureManager.

Você pode criar furos em um plano com o Assistente de furação, além dos furos em superfícies planas e não planas.
Em modelos com múltiplos recursos, é possível acrescentar furos do Assistente de furação a qualquer recurso do modelo.



Os furos em uma face plana permitem criar furos em ângulo para o recurso.

Seleção da face

Você pode selecionar uma face antes (pré-seleção) ou depois (pós-seleção) clicando em Assistente de Furação na barra de ferramentas Recursos.
  • Se você pré-selecionar uma face plana, o esboço resultante será um esboço 2D.
  • Se você pós-selecionar uma face plana, o esboço resultante é um esboço 2D, a menos que você primeiro clique em Esboço 3D.
  • Se você pré-selecionar ou pós-selecionar uma face não plana, o esboço resultante será um esboço 3D.

Diferente do esboço em 2D, não é possível restringir um esboço 3D a uma linha. Entretanto, pode-se restringir um esboço em 3D a uma face.

Seleção de esboço

No PropertyManager, na guia posições, em Posições do furo, clique em Esboço 2D existente e selecione um esboço 2D existente para posicionar e criar automaticamente os furos em todos os pontos finais, vértices e pontos da geometria do esboço. Você pode selecionar entidades de esboço como linhas, retângulos, ranhuras e splines.

As Opções de esboço especificam a geometria usada para criar automaticamente as instâncias.
  • Selecione Criar instâncias na geometria do esboço para usar a geometria do esboço para colocar os furos.
  • Selecione Criar instâncias na geometria de construção para usar a geometria de construção para colocar os furos.


Nome do favorito

Para cada tipo de furo (exceto Legado), é possível criar, salvar, atualizar ou excluir tipos de furos para incluir os parâmetros das propriedades do favorito. Isso permite aplicar qualquer tipo de furo salvo em um documento do SOLIDWORKS.
