Espessura
|
Adiciona espessura ao lado selecionado do esboço. Selecione um dos seguintes procedimentos:
|
 Primeiro lado
|
Adiciona o material somente a um lado do esboço.
|
|
Ambos os lados
|
Adiciona o material igualmente aos dois lados do esboço.
|
|
Segundo lado
|
Adiciona o material somente ao outro lado do esboço.
|
|
|
Espessura da nervura
|
Se você adicionar uma inclinação, poderá definir a espessura no plano do esboço ou na interface da parede. Selecione um dos seguintes procedimentos:
|
No plano do esboço
|
|
|
Na interface da parede
|
|
|
| |
Direção da extrusão
|
Esboço de nervura utilizando contornos abertos em um plano paralelo.
Selecione um dos seguintes procedimentos:
|

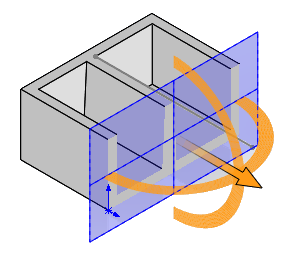

Paralelo ao esboço
|
Cria uma extrusão de nervura paralela ao esboço.
|
|
|
Normal ao esboço
|
Cria uma extrusão de nervura normal ao esboço.
|
|
|
| |
Inverter lado do material
|
Altera a direção da extrusão.
|
|
Inclinação ativada/desativada
|
Adiciona inclinação à nervura. Defina Ângulo de inclinação para especificar os graus da inclinação.
|
Inclinação para fora (disponível quando Inclinação ativada/desativada está selecionada).
|
Cria um ângulo de inclinação para fora. Se desmarcada, cria um ângulo de inclinação para dentro.
|
|
| |
Tipo
|
Crie um esboço em um plano que possua um offset em relação ao plano ou peça-base.
Selecione um dos seguintes procedimentos:
|
Linear
|
Cria uma nervura que estende os contornos do esboço, normal à direção do esboço, até eles encontrarem um limite.
|
|
|
Natural
|
Cria uma nervura que estende os contornos do esboço, continuando com a mesma equação de contorno, até a nervura encontrar um limite. Por exemplo, se o esboço for o arco de um círculo, a opção Natural estenderá a nervura usando a equação de círculo até encontrar um limite.

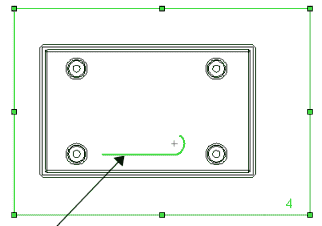

Neste exemplo, a nervura se prolonga a partir do contorno do arco, utilizando a equação do círculo, até atingir um limite, formando um círculo. A outra extremidade do esboço se prolonga, utilizando a equação da linha reta, até atingir um limite.
|
|
| |
Corpo selecionado (Disponível somente para peças multicorpos) |
Depois de criar um esboço para a nervura, selecione um corpo. |
| |
Próxima referência (Disponível quando você seleciona Paralelo ao esboço
para Direção da extrusão e Inclinação ativada/desativada
) |
Alterna entre os contornos de esboço para que você possa selecionar o que será usado como o contorno de referência para o rascunho.
Exemplo: Recurso de nervura com inclinação de contorno de referência
|
