Visualização de montagem oferece diversas maneiras de exibir e classificar os componentes de uma montagem em uma lista e na área de gráficos.
Você pode classificar a lista por uma propriedade por vez ou criar cenários de classificação mais complexos, envolvendo várias propriedades. Dados numéricos calculados, como a massa, densidade e volume do componente, estão disponíveis na ferramenta. Adicionalmente, você pode criar critérios personalizados dependentes de vários valores numéricos. Se você definiu propriedades não calculadas como Fornecedor ou Status nos arquivos de componentes, pode acessar essas propriedades para modificação e classificação. As propriedades do SOLIDWORKS Sustainability também estão disponíveis.

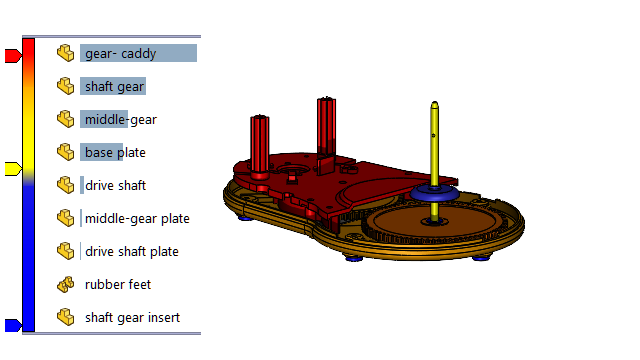

Na área de gráficos, o software aplica cores aos componentes com base no valor da propriedade que você está usando para classificação. As cores facilitam a identificação dos valores relativos da propriedade para cada componente.
É possível editar os materiais dos componentes e outras propriedades não numéricas diretamente na lista.
É possível salvar as informações da lista em um arquivo separado, como uma planilha do Microsoft®
Excel® ou um arquivo de texto.
