Dependendo do recurso de varredura, você pode escolher um dos seguintes perfis:
- Um Perfil de esboço cria uma varredura de base, ressalto, corte ou superfície movendo um perfil 2D ao longo de um caminho de esboço 2D ou 3D.
Se você está usando um perfil de caminho intermediário, você pode criar uma varredura bidirecional.
Você pode selecionar faces, arestas e curvas diretamente de modelos como perfis de varredura. A seleção melhorada é compatível com os recursos de varredura de ressalto, base, corte, superfície e corte de montagem.
Você pode selecionar:
- Faces da geometria do modelo.
- Uma única aresta ou curvas da geometria de referência que contêm um loop suave e fechado.
- Um grupo de arestas ou curvas selecionado como um loop usando o SelectionManager.
 |
 |
 |
| Selecione a face para o Perfil de esboço |
Selecione as arestas usando o SelectionManager para o Perfil de esboço |

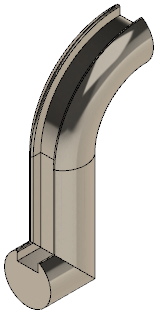

Recurso de varredura |
- Um Perfil circular cria uma haste sólida ou tubo oco ao longo de uma linha de esboço, aresta ou curva diretamente em um modelo sem a necessidade de esboçar os perfis.
- Um Perfil sólido cria uma varredura de corte usando um corpo de ferramenta e caminho, por exemplo, para criar um corte ao redor de um corpo cilíndrico.
