Exibir propriedades gradientes

Em Visualização de montagem, é possível usar um espectro que passa gradualmente de uma cor para outra, para visualizar uma propriedade com valores numéricos, como Massa ou Volume, cujos valores mudam em incrementos regulares entre os componentes.

Para visualizar a montagem:

  1. Na guia Visualização de montagem , clique em um cabeçalho de coluna para classificar os componentes por essa propriedade.
  2. Do lado esquerdo do painel, clique na barra vertical para ativar o espectro de cores.

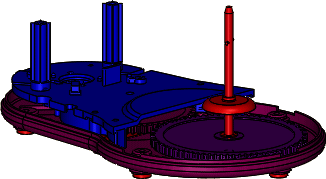

    A barra vertical exibe um espectro de cores, de vermelho a azul. Na área de gráficos cada componente assume a cor adjacente no painel Visualização de montagem. As cores refletem o valor relativo da propriedade para cada componente.
    Se houver várias propriedades na hierarquia de classificação, as cores correspondem à propriedade de classificação mais à esquerda.
  3. Para adicionar outra cor ao espectro:
    1. Clique na área vazia à esquerda da barra vertical.

    2. Na caixa de diálogo Cor, selecione o outra cor e clique em OK.

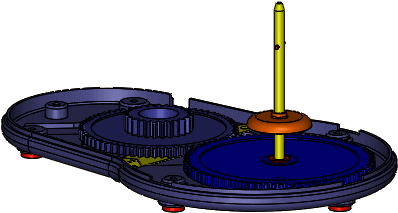

    Outro controle deslizante é adicionado ao espectro. As peças mudam de cor na área de gráficos.
    Você pode mover os controles deslizantes de cores para cima e para baixo para modificar a distribuição de cores no espectro. Clique com o botão direito no controle de uma cor para mudar sua cor ou excluí-lo. Para voltar aos dois controles deslizantes originais, clique com o botão da direita em qualquer controle e clique em Redefinir todos.
  4. Abaixo dos cabeçalhos das colunas, arraste a barra horizontal para baixo e posicione-a abaixo dos componentes que você quer ocultar.

    Os componentes acima da barra são ocultos na área de gráficos.

  5. Na base da lista, arraste a barra horizontal para cima e posicione-a acima dos componentes que você quer ocultar.

    Os componentes abaixo da barra são ocultos na área de gráficos. O espectro é ajustado para os componentes visíveis, indicando seus valores relativos.

    Para que a barra volte à posição original, clique com o botão direito e selecione Reverter até o início ou Reverter até o final.
  6. Salve a montagem para salvar as configurações da Visualização de montagem.
