Criar uma varredura bidirecional

Você pode criar varreduras para um perfil de caminho intermediário em qualquer direção ou todo o caminho se usar a opção Bidirecional.

Também é possível controlar o valor de torção do caminho de maneira independente para cada direção da varredura e aplicar o valor de torção em todo o comprimento. Entretanto, não é possível usar curvas-guia ou definir a tangência inicial e final para uma varredura bidirecional.

A opção bidirecional está disponível para ressalto/base varrido, corte varrido (com exceção de cortes varridos com o uso da opção de varredura de sólido), e peças de superfície varrida. Ela também está disponível para montagens de cortes varridos.

Para criar uma varredura bidirecional:

  1. Em uma peça, clique em Inserir > Ressalto/base > Varredura.

  2. No PropertyManager, em Perfil e caminho, clique em Perfil de esboço e faça o seguinte:
    1. Na árvore de projeto do FeatureManager flyout, selecione Esboõ8 para Perfil e selecione Hélice/Espiral1 para Caminho.
    2. Clique em Direção 1 e Direção 2 para mudar a direção da varredura.

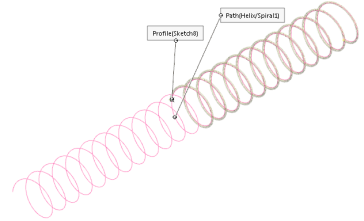

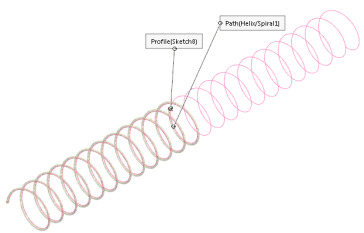

      Direção 1 Direção 2

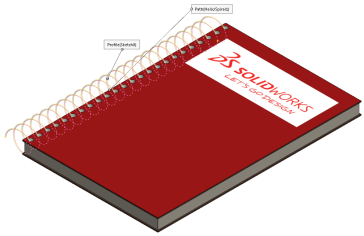

    3. Clique em Bidirecional .
      A varredura é executada em ambas as direções.

  3. Em Opções, faça o seguinte:

    1. Para Orientação do perfil, clique em Seguir caminho.
    2. Para Torção do perfil, clique em Natural.

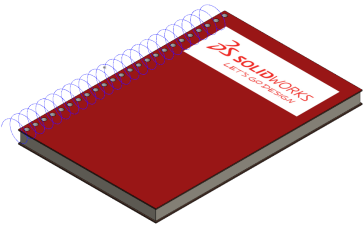

      Você pode especificar a torção para cada extremidade da varredura de forma independente e aplicar o ângulo de torção a todo o caminho.
      Exibir visualização e Mesclar resultado são selecionados por padrão.

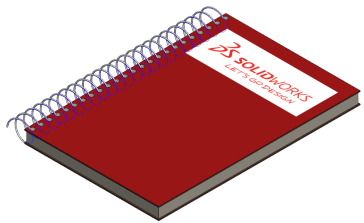

  4. Clique em .
