Você pode definir uma dimensão do comprimento do caminho para uma cadeia de entidades de esboço. Você pode definir a dimensão como uma dimensão de direção, desse modo, quando arrastar as entidades, o comprimento do caminho será redimensionado consistentemente.
Para criar uma dimensão de comprimento do caminho:
- Clique com o botão direito do mouse no esboço e clique em
.
- Na área de gráficos, selecione as entidades de esboço que são totalmente coincidentes e que formam uma cadeia única.
- Clique em
.

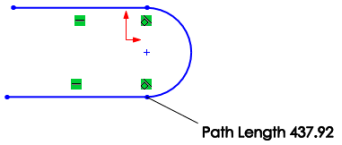

Uma dimensão de estilo radial é exibida e anexada ao caminho.
- Para alterar a dimensão do comprimento do caminho, clique duas vezes na dimensão e especifique um novo valor na caixa de diálogo Modificar.
Você pode referenciar essa dimensão nas propriedades personalizadas, configurações, equações ou tabelas, incluindo tabelas de projeto e BOMs.
