Você pode especificar um valor zero ou negativo para dimensões de esboço. Isso é útil para inverter o sentido de direção de uma entidade.
No PropertyManager de
Dimensão ou na caixa de diálogo
Modificar, inverta o sentido de uma dimensão de posição:
- Clicando em Inverter direção
(PropertyManager) ou Inverter o sentido da dimensão
(caixa de diálogo Modificar)
- Digitando um número negativo
Para inverter uma dimensão de posição em um esboço:
- Na área de gráficos, selecione uma dimensão de posição.
- No PropertyManager, em Valor primário, clique em Inverter direção
.
O local do objeto em relação ao ponto de referência muda para o inverso do valor original. Neste esboço, a posição da linha é fixa, e a dimensão a ser alterada é distância entre ela e a linha superior do retângulo:
Se você clicar em
Inverter direção

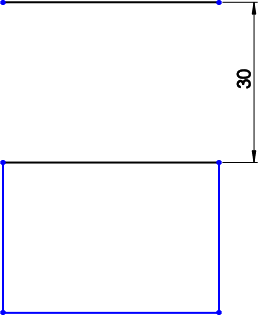

, a linha superior do retângulo será exibida 30 unidades acima da linha:
