Você pode criar múltiplas dimensões angulares meio e completamente simétricas sem selecionar a linha de centro a cada vez.
Esse tipo de dimensionamento é útil ao criar esboços para geometria revolucionada que requer várias dimensões angulares ou a exibição de uma dimensão angular completa.
|

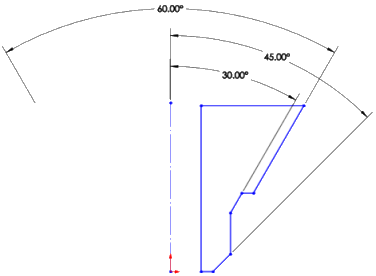

| Múltiplas dimensões angulares de meio ângulo e ângulo único completo |
Para criar uma dimensão simétrica angular:
- Em um esboço com uma linha de centro e linhas ou pontos, clique em Dimensão inteligente
(barra de ferramentas Dimensões/Relações) ou em .
- Selecione a linha de centro e uma linha não paralela.
- Para criar uma dimensão de meio ângulo, mova o ponteiro para o local desejado. Para criar uma dimensão de ângulo completo, mantenha a tecla Shift pressionada.
O ponteiro muda para indicar que você pode colocar múltiplas dimensões angulares usando a linha de centro.
