Usar linhas de centro para criar dimensões radiais e diametrais

Você pode criar várias dimensões radiais ou diametrais sem selecionar a cada vez a linha de centro. Esse tipo de dimensionamento é útil ao criar esboços para geometria revolucionada que requer várias dimensões de diâmetros.

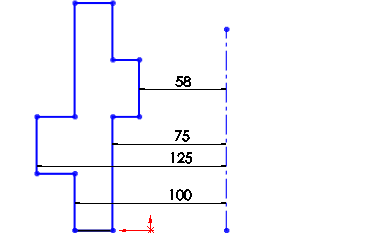

Dimensões radiais múltiplas

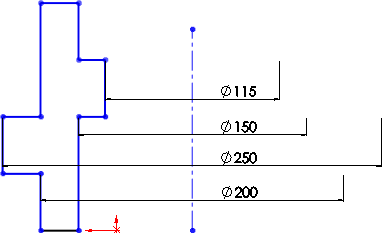

Dimensões diametrais múltiplas
  1. Em um esboço com uma linha de centro e linhas ou pontos, clique em Dimensão inteligente (barra de ferramentas Dimensões/Relações) ou em Ferramentas > Dimensões > Inteligente.
  2. Selecione a linha de centro e uma linha ou um ponto.
  3. Para criar um raio, mova o ponteiro para perto da lateral da linha de centro. Para criar um diâmetro, mova o ponteiro para longe da lateral da linha de centro.
  4. Clique para inserir a dimensão.
    Para inserir um símbolo de diâmetro, no PropertyManager Dimensão, em Texto da dimensão, clique em .
    O ponteiro muda para para dimensões radiais e para dimensões diamétricas.
  5. Selecione outras linhas ou pontos do esboço para criar dimensões adicionais.
