Exibição de pentes de curvatura de superfície

A ferramenta Pentes de curvatura da superfície mostra pentes de curvatura em diversos locais da superfície do modelo.

1. Clique em Exibir > Exibir > Pentes de curvatura de superfície ou clique em Pentes de curvatura de superfície (barra de ferramentas Exibir).
2. Para exibir pentes de curvatura de superfície para faces específicas:
   1. Em Exibição, clique em Persistente.
   2. No PropertyManager de Pentes de curvatura de superfície, para Faces, selecione uma ou mais faces curvas do modelo para análise.
   3. Em Exibição de curvatura, clique em Visualização de malha e Pentes de curvatura.
   4. Em Exibição de curvatura, clique em Pentes de curvatura.

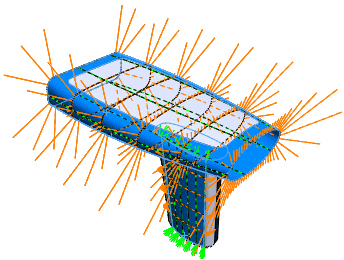

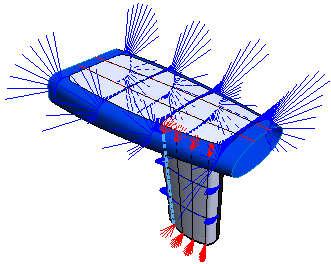

   Os pentes são exibidos na área de gráficos, indicando curvatura entre faces adjacentes.



3. Para modificar a exibição do pente, aumente ou diminua a Densidade da malha, Escala (comprimento do pente) e Densidade (frequência do pente).
   Também é possível modificar a cor para cada direção.

4. Para exibir os dados da curvatura para pontos específicos na área de gráficos:
   1. Em Exibição, selecione Dinâmica.
   2. Em Exibição de curvatura, defina a Escala e Densidade.
   3. Posicione o mouse sobre o modelo na área de gráficos.

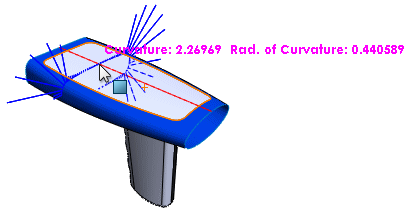

   Os pentes de curvatura de superfície e os dados da curvatura são exibidos em locais selecionados por você na área de gráficos.
