Visualizar e remover regiões

Este exemplo orienta sobre as opções de visualização para a ferramenta Interceptar.

1. Com uma peça aberta, clique em Interseção (barra de ferramentas Recursos) ou em Inserir > Recursos > Interseção.

2. No PropertyManager, faça o seguinte:
   1. Na árvore de projeto do FeatureManager flyout, selecione Shell 1, Extrude-Thin1 e Extrude-Thin2 para Sólidos, superfícies ou planos para fazer interseção.
   2. Clique em Criar ambos e clique em Interceptar.
   O software preenche a Lista de regiões.
3. Em Opções de visualização, clique em Mostrar tanto regiões incluídas como excluídas.

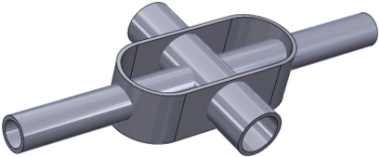

4. Na área de gráficos, selecione um tubo interno.

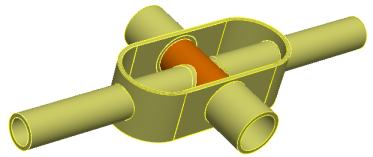

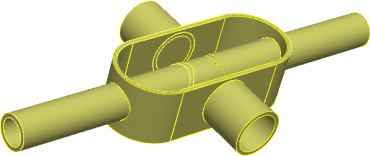

   O tubo em destaque é removido da visualização. A região correspondente ao tubo também está selecionada na Lista de regiões.



5. Na Lista de regiões, selecione Região 14 e Região 15.

   Os tubos são realçados na visualização.

6. Na área de gráficos, selecione todos os tubos no interior da casca até que eles desapareçam na visualização.



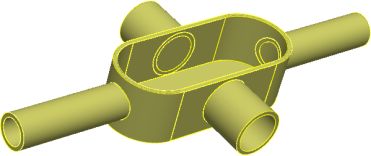

7. No PropertyManager, em Opções de visualização, clique em Mostrar regiões excluídas.



8. Clique em Mostrar tanto regiões incluídas como excluídas.



9. Clique em Inverter seleção.



10. Clique em .
