Cortar corpos BREP de malha usando entidades planares

Para cortar corpos BREP de malha usando entidades planares:

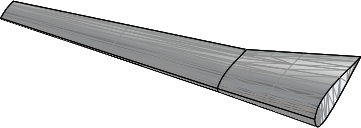

  1. Abra um modelo de um corpo BREP de malha.
  2. Clique em Inserir > Cortar .

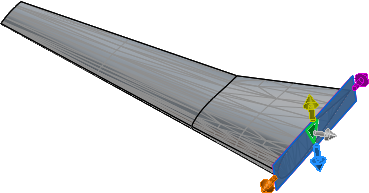

  3. Selecione uma faceta no centro da face plana.

  4. No PropertyManager, especifique as opções e clique em .

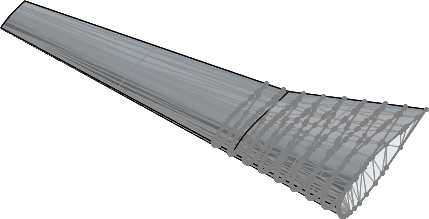

    O software irá criar segmentos de linha onde houver interseções de malha.
    Uma pasta fatia1 é exibida na árvore de projeto do FeatureManager que armazena os esboços e planos de corte.
