O CircuitWorks atribui um designador de referência temporário (Ref. Des.) para cada instância de um componente mecânico se o componente não tiver uma Ref. Des. já associado a ele.

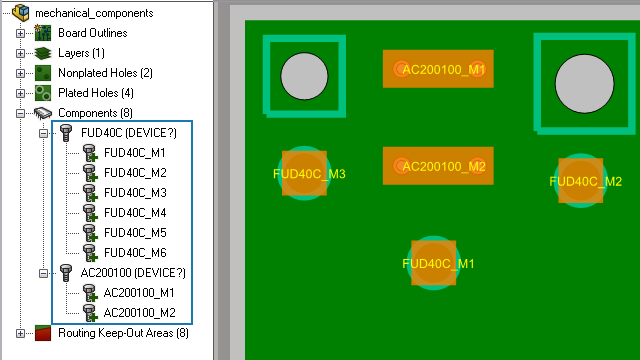

Quando você abre um arquivo IDX 3 no CircuitWorks, o software atribui o campo Ref. Des. Esta opção também está disponível no SOLIDWORKS quando você constrói o modelo. O campo Ref. Des. aparece na árvore do CircuitWorks com o nome da instância. A mesma Ref. Des. aparece na árvore de projeto do SOLIDWORKS FeatureManager depois que você modela os componentes mecânicos no SOLIDWORKS.
Ao ter indicadores de Ref. Des. em cada componente, você obtém:
- Mais precisão ao visualizar os resultados da modificação quando você exporta a montagem da placa do SOLIDWORKS para o CircuitWorks usando a ferramenta Exportar para CircuitWorks. Todas as modificações nos componentes mecânicos no SOLIDWORKS aparecem na caixa de diálogo Sincronização com o ECAD e na árvore Alterações na janela CircuitWorks.
- Resultados mais precisos ao visualizar os resultados da modificação quando você importa ou exporta a montagem da placa do CircuitWorks para um projetista de ECAD usando a ferramenta Sincronização com ECAD. Todas as modificações nos componentes mecânicos aparecem na caixa de diálogo Sincronização com ECAD.
