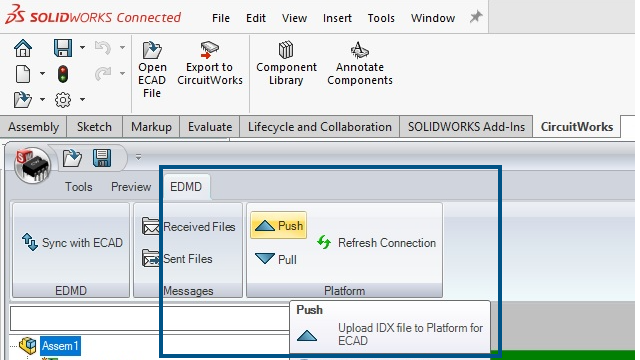

Suporte do SOLIDWORKS Connected para CircuitWorks (2024 FD01) O SOLIDWORKS Connected oferece suporte à funcionalidade adicional do CircuitWorks. As ferramentas Enviar e Receber (barra de ferramentas EDMD) permitem enviar e receber arquivos IDX 3 do ECAD. O Modelo associado lista modelos de dados de componentes eletrônicos da 3DEXPERIENCE Platform. Você pode associar componentes da árvore do CircuitWorks a arquivos de peças ou de montagens do SOLIDWORKS. Depois que um modelo da 3DEXPERIENCE Platform é associado, o asterisco na árvore do CircuitWorks desaparece. No painel Propriedades do componente e na Biblioteca de componentes do CircuitWorks, para Componente do SOLIDWORKS, clique em Procurar componente para listar modelos de dados de componentes eletrônicos da 3DEXPERIENCE Platform. Quando você cria uma montagem no SOLIDWORKS Connected, a caixa de diálogo Abrir lista modelos de dados de componentes eletrônicos da 3DEXPERIENCE Platform que você pode usar na montagem. Conteúdo Designadores de referência para comparação de modificações de componentes mecânicos (2024 SP3) O CircuitWorks atribui um designador de referência temporário (Ref. Des.) para cada instância de um componente mecânico se o componente não tiver uma Ref. Des. já associado a ele. Enviar tarefas para a 3DEXPERIENCE Platform Construir modelos (2024 FD01) No CircuitWorks Connected, você pode usar a ferramenta Construir modelo para construir e salvar modelos de placa e componentes para a 3DEXPERIENCE Platform. Em versões anteriores, era necessário salvar o modelo de placa e cada componente separadamente. Alterações no esboço da placa e no recorte do CircuitWorks (2024 SP2) O CircuitWorks pode gerar arquivos de alteração MCAD com base no contorno da placa e nas alterações de corte. É possível enviar essas alterações como arquivos IDX 3 para o Cadence®Allegro®. Alterações no esboço da placa e no recorte do ECAD (2024 SP3) Os projetistas ECAD podem gerar arquivos de alteração IDX 3 com base no contorno da placa e nas alterações de corte. Em seguida, você pode abrir essas alterações no CircuitWorks. Tópico paiCircuitWorks
