Ferramenta Rasgo

Você pode usar ferramenta Rasgo para criar rasgos em corpos cilíndricos e cônicos com paredes finas ou ocas. Ao selecionar uma aresta em uma face cilíndrica ou cônica, você pode planificar a peça como chapa metálica.

Nas versões anteriores, se você tivesse uma peça cilíndrica ou cônica, era necessário criar um espaçamento intencional no esboço base para converter a peça em chapa metálica.

O SOLIDWORKS oferece suporte apenas para cortes retos, não para cortes inclinados.

Para usar a ferramenta de rasgo em uma peça cilíndrica:
  1. Em uma peça cilíndrica ou cônica com paredes finas ou ocas, clique em Rasgo (barra de ferramentas de Chapa metálica).

  2. Na área de gráficos, selecione:
    1. Uma aresta.

    2. Ponto de referência opcional no modelo.

      O ponto de referência pode estar no modelo ou em qualquer lugar na área de gráficos. Se você selecionar um ponto de referência que não esteja no modelo, o software projetará o ponto no modelo.

  3. Especifique as opções no PropertyManager e clique em .

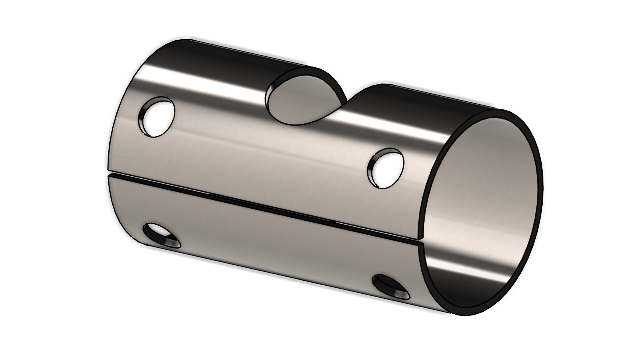

    Com o rasgo concluído, você pode converter a peça em chapa metálica usando a ferramenta Inserir dobras .
