PropertyManager Расположения отверстия под крепеж

Окно PropertyManager Отверстие под крепеж отображается при создании нового отверстия под крепеж.

Чтобы открыть этот PropertyManager:

Создайте деталь, выберите поверхность и нажмите кнопку Отверстие под крепеж (панель инструментов "Элементы") или Вставить > Элементы > Отверстие под > крепеж.

Отобразятся две вкладки:
  • Тип (по умолчанию). Установка параметров типа отверстия.
  • Расположения. Определение места отверстий под крепеж на плоских и неплоских гранях. Для размещения центров отверстий используются размеры, инструменты эскизов, привязки эскизов и линии формирования.
Можно переходить с одной вкладки на другую. Например, выберите вкладку Расположения и расположите отверстия, затем выберите вкладку Тип и определите тип отверстий, затем снова выберите вкладку Расположения, чтобы добавить дополнительные отверстия.
  • Отверстия другого типа следует добавлять как отдельные элементы "Отверстия под крепеж".
  • То, какие параметры будут доступны в PropertyManager, зависит от выбранного в окне Спецификация отверстия типа отверстия.

Размещение отверстий под крепеж

При активации вкладки Расположения первая точка эскиза и предварительный просмотр отверстия следуют за указателем до щелчка, в результате которого будет размещено отверстие. При перемещении указателя по экрану можно воспользоваться привязками эскиза и линиями формирования для точного размещения точки.

В разделе Положения отверстий можно нажать Существующий 2D-эскиз и выбрать существующий 2D-эскиз для размещения и автоматического создания отверстий во всех конечных точках, вершинах и точках геометрии эскиза. Можно выбрать такие объекты эскиза, как линии, прямоугольники, прорези и сплайны. В разделе Параметры эскиза указана геометрия, используемая для автоматического создания экземпляров.

Для размещения центров отверстий также можно использовать размеры и другие инструменты эскиза. Можно последовательно разместить несколько отверстий одного типа. Отверстие под крепеж создает двумерные эскизы для отверстий за исключением тех случаев, когда выбрана неплоская грань или включен параметр Трехмерный эскиз.

При установке прорезей, если вы добавляете эскиз осевой линии к геометрии на вкладке Положения и используете этот эскиз для размещения прорези, размер прорези меняется в соответствии с длиной осевой линии.
Чтобы повернуть пазы на 90°, нажмите клавишу Tab.

Удаление элементов отверстия под крепеж

Элементы отверстия под крепеж содержат два эскиза. Первый эскиз является эскизом положения отверстия, а второй — эскизом профиля отверстия.

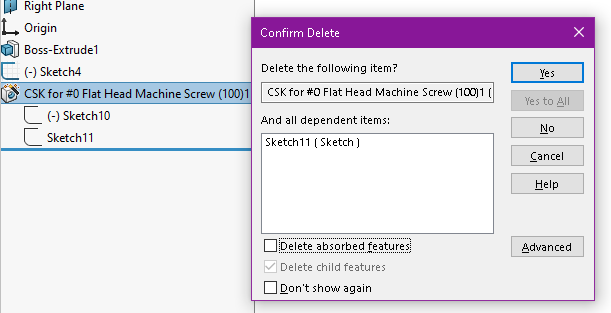

При удалении элементов отверстия под крепеж можно сохранить эскиз положения отверстия. В диалоговом окне Подтвердить удаление снимите флажок Удалить абсорбированные объекты, чтобы удалить только эскиз профиля отверстия и сохранить эскиз положения отверстия.

Чтобы удалить эскиз положения отверстия, выберите Удалить абсорбированные элементы.

Вкладка PropertyManager "Положения" — Параметры

Укажите эти параметры.

Положения отверстий

Направляющие для размещения отверстий.
Существующий 2D-эскиз Позволяет выбрать существующий 2D-эскиз для размещения и автоматического создания отверстий во всех конечных точках, вершинах и точках геометрии эскиза. Можно выбрать такие объекты эскиза, как линии, прямоугольники, прорези и сплайны.

В разделе Параметры эскиза указана геометрия, используемая для автоматического создания экземпляров.
3D-эскиз Создает отверстия на нескольких гранях.

Пропустить экземпляры

Пропустить экземпляры Позволяет пропустить экземпляры, выбранные в графической области. Указатель принимает форму при наведении курсора на каждый экземпляр. Появятся координаты экземпляра. Нажмите, чтобы пропустить экземпляр. Чтобы восстановить пропущенный экземпляр, нажмите на него еще раз.

Параметры эскиза

Если в разделе Положения отверстий выбран параметр Существующий 2D-эскиз, используйте эти параметры для автоматического размещения отверстий во всех конечных точках, вершинах или точках эскиза и вспомогательной геометрии.

Создать экземпляры в геометрии эскиза (включено по умолчанию)

Позволяет разместить отверстия на всех конечных точках, вершинах и точках геометрии эскиза.
Создать экземпляры во вспомогательной геометрии (доступно при выборе параметра Создать экземпляры в геометрии эскиза)

Позволяет разместить отверстия на всех конечных точках, вершинах и точках вспомогательной геометрии.
