Отверстие под крепеж - Обзор

Для создания пользовательских отверстий можно воспользоваться функцией "Отверстие под крепеж".

Создание и удаление элементов отверстий под крепеж

Чтобы создать отверстия под крепеж, создайте деталь и выберите поверхность, нажмите кнопку Отверстие под крепеж (панель инструментов "Элементы") или Вставка > Элементы > Отверстие > под крепеж, установите параметры PropertyManager и выберите .

Элементы отверстия под крепеж содержат два эскиза. Первый эскиз является эскизом положения отверстия, а второй — эскизом профиля отверстия.

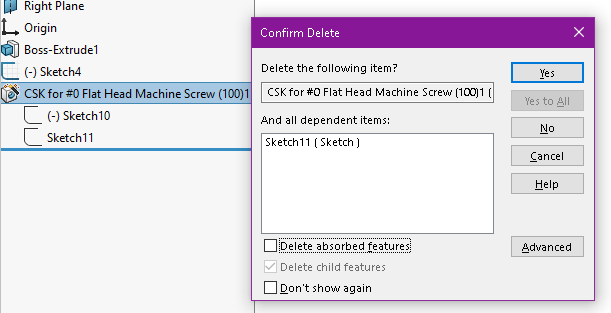

При удалении элементов отверстия под крепеж можно сохранить эскиз положения отверстия. В диалоговом окне Подтвердить удаление снимите флажок Удалить абсорбированные объекты, чтобы удалить только эскиз профиля отверстия и сохранить эскиз положения отверстия.

Чтобы удалить эскиз положения отверстия, выберите Удалить абсорбированные элементы.

Отверстие под крепеж - это интерфейс пользователя, включающий следующие возможности:

Динамическое обновление

Тип отверстия определяет возможности, доступные параметры и предварительные графические изображения. После выбора типа отверстия определяется подходящий крепеж. Скорость динамического обновления соответствующих параметров. Используйте PropertyManager, чтобы задать параметры типа отверстия и расположить отверстия. Кроме динамического графического предварительного просмотра на основе граничного условия и глубины, графические изображения в PropertyManager показывают специфические детали по мере добавления их к выбранному типу отверстия.

Возможности

Можно создать следующие типы отверстий под крепеж:
  • Цековка
  • Зенковка
  • Отверстие
  • Метчик
  • Трубная резьба
  • Предыдущая версия
  • Прорези

При использовании Отверстия под крепеж для создания отверстия тип и размер последнего отображаются в дереве конструирования FeatureManager.

Можно создавать отверстия на плоскости, а также отверстия на плоских и неплоских гранях с помощью инструмента «Отверстие под крепеж».
На моделях с несколькими элементами можно добавлять отверстия под крепеж к любым элементам в модели.



Отверстия на плоскости позволяют создавать отверстия под углом к элементу.

Выбор граней

Можно выбрать грань перед (предварительный отбор) или после (последующий отбор) нажатия кнопки Отверстие под крепеж на панели инструментов "Элементы".
  • Если предварительно выбрана плоская грань, результирующий эскиз является двухмерным.
  • Если последовательно выбрана плоская грань, результирующий эскиз является двухмерным, если сперва не была нажата кнопка Трехмерный эскиз.
  • Если заранее или последовательно выбрана неплоская грань, результирующий эскиз будет трехмерным.

В отличие от двухмерного эскиза нельзя сохранить взаимосвязь трехмерного эскиза с линией. Однако можно сохранить взаимосвязь трехмерного эскиза с гранью.

Выбор эскиза

В PropertyManager на вкладке Положения в разделе Положения отверстий можно нажать Существующий 2D-эскиз и выбрать существующий 2D-эскиз для размещения и автоматического создания отверстий во всех конечных точках, вершинах и точках геометрии эскиза. Можно выбрать такие объекты эскиза, как линии, прямоугольники, прорези и сплайны.

В разделе Параметры эскиза указана геометрия, используемая для автоматического создания экземпляров.
  • Выберите Создать экземпляры в геометрии эскиза, чтобы использовать геометрию эскиза для размещения отверстий.
  • Выберите Создать экземпляры во вспомогательной геометрии, чтобы использовать вспомогательную геометрию для размещения отверстий.


Имя часто используемого объекта

Пользователь может создавать, сохранять, обновлять и удалять любые типы отверстий (за исключением предыдущих версий) в зависимости от собственных предпочтений. Это позволяет применить любой сохраненный тип отверстия в документе SOLIDWORKS.
