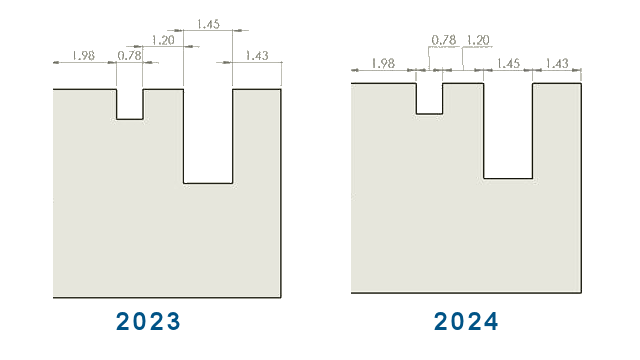

Можно сделать так, чтобы размеры цепочки оставались коллинеарными даже в ограниченном пространстве.
При наложении текста размера и стрелок можно выбрать параметры для наилучшего результата.
Чтобы сохранить коллинеарность размеров цепочки при наложении текста размера, выполните следующие действия.
- Нажмите .
- В разделе Параметры коллинеарности выберите Автоматическое смещение текста при ограниченном пространстве.
Для стандартов ISO и ANSI этот параметр включен по умолчанию.
Сохранение коллинеарности размеров цепочки при наложении стрелок
- Нажмите .
- В разделе Параметры коллинеарности выберите При перекрытии стрелки автоматически заменять наконечник стрелки на: и укажите параметр.
- Точки. Заменяет стрелки точками.
- Косые черты. Заменяет стрелки косыми чертами.
Для стандарта ISO этот параметр включен по умолчанию.
