Проложить провода

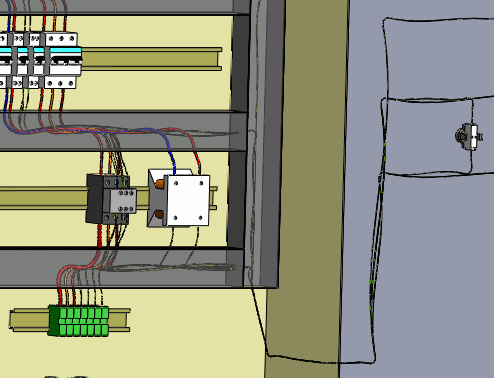

Трассировка проводов создает 3D-представление пути провода в электрической системе. Пути трассировки и точки соединения упрощают процесс трассировки.

Сегрегация управляет правилами, примененными к путям проводов.

Функция Трассировка проводов трассирует только провода в электротехническом проекте.

Для получения доступа к разделу "Проложить провода" выполните следующие действия.

  • Меню SOLIDWORKS Electrical 3D: Проложить провода .
  • Меню: Инструменты > SOLIDWORKS Electrical > Проложить провода .

При переходе в раздел Проложить провода на закрепляемой панели отобразятся различные параметры. Некоторые из этих параметров сохраняются в файле SOLIDWORKS Electrical и зависят от него. Другие параметры сохраняются в реестре и являются общими для всех файлов SOLIDWORKS Electrical.

Анализ трассировки

Показать ошибки. По завершении выполнения трассировки отображает отчет, где перечислены все ошибки трассировки. Нажмите Справка в строке отчета, чтобы получить информацию об ошибке.

Выбор типа трассировки

  • Трассировка SOLIDWORKS. Выполняет трассировку проводов под управлением SOLIDWORKS с учетом значений диаметра провода.
  • Трассировка 3D-эскиза. Выполняет трассировку проводов в качестве 3D-эскиза. Этот режим работает быстрее и больше подходит для временных трассировок.

Выберите тип геометрии

  • Использовать сплайны. Использует сплайны (кривые) для оптимальной визуализации трассировки проводов. При использовании сплайнов в пути трассировки можно вручную добавить точки для улучшения трассировки.
  • Использовать линии. Позволяет сгенерировать трассировку проводов с помощью прямых линий. Добавить касательную. Вставляет кривые на концы прямых линий.

Компоненты для трассировки

  • Все компоненты. Запускает трассировку на всех компонентах сборки.
    • Трассировка только для активного расположения. Ограничивает трассировку проводов только для сборки верхнего уровня.
      Это поддерживает создание типов трассировки Трассировки SOLIDWORKS и 3DSketchRoute.
      • Если исходные или конечные компоненты проводов в активном расположении верхнего уровня находятся в другом расположении или подрасположениях электротехнического проекта, то только эти провода трассируются вместе с проводами, принадлежащими компонентам активного верхнего уровня.
      • Если исходные или конечные компоненты проводов в активном расположении верхнего уровня находятся в другом расположении, которое не входит в диапазон (например, активное расположение является подрасположением, а провод находится в верхнем расположении), провод не трассируется.
  • Выбранные компоненты. Запускает трассировку в подразделе компонентов. Выберите компоненты в графической области. Трассировка будет выполнена только для проводов, подключенных к выбранным компонентам.

Параметры трассировки

Первый параметр позволяет указать расстояние между двумя путями трассировки.

Второй параметр позволяет указать расстояние между точкой соединения и путем трассировки.

Третий параметр позволяет указать расстояние между двумя проводами.

График позволяет быстро просматривать соединения между компонентами. Доступны две кнопки: одно для отображения, а другое для удаления графика.

Алгоритм кратчайшего пути

Для параметра Алгоритм выберите одно из следующих значений.
  • Дейкстра. Классический алгоритм маршрутизации, который лучше всего работает при наличии нескольких маршрутов (менее 100). Это резервный вариант, если алгоритм Флойда‑Уоршелла не работает.
  • Флойд‑Уоршелл. Алгоритм с высоким уровнем параллелизма, использующий для вычислений видеокарту. Лучше всего использовать, если есть много маршрутов (более 100).
