Los ciclos de identificación Medición de ángulo (Eje X) y Medición de ángulo (Eje Y) identifican dos puntos en una superficie seleccionada y calculan el ángulo de la cara con respecto al eje X o Y, respectivamente.

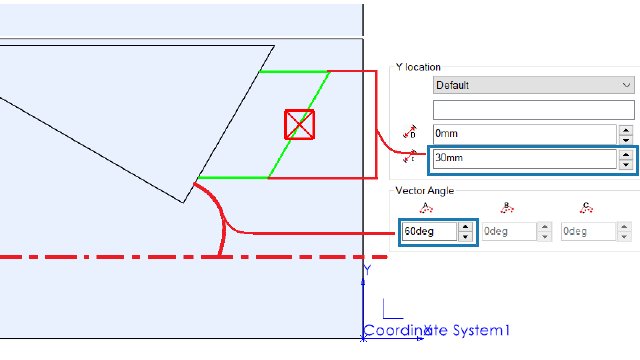

SOLIDWORKS CAM posiciona los dos puntos simétricamente alrededor del centro de gravedad de la cara seleccionada. En el cuadro de diálogo Parámetros de operación, en la pestaña Identificar valores, en Ciclo de identificación, puede especificar la distancia entre los puntos en Distancia incremental para la Ubicación X y la Ubicación Y.
La cara plana normal seleccionada debe ser perpendicular al eje Z de la configuración donde se inserta la identificación de valores.
