Visualización de los detalles de aprobación de dibujo (2024 FD03)

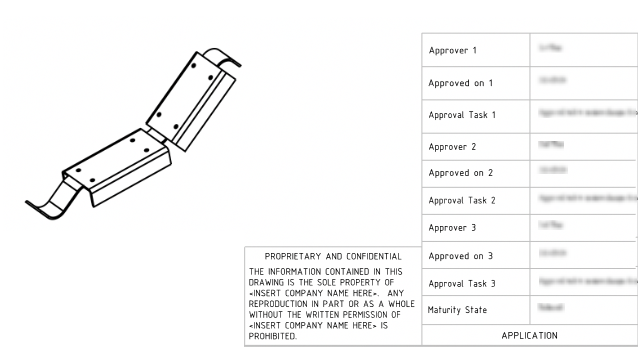

Se expanden los atributos extendidos para un dibujo en anotaciones para mostrar los detalles de aprobación. Ahora puede ver los detalles del aprobador a través de las anotaciones en 3DPlay o 3DMarkup.

Ventajas: Puede rastrear el ciclo de vida de un dibujo viendo sus propiedades en la vista previa.

El proceso de emisión del dibujo involucra varios aprobadores. Si ve un dibujo en 3DPlay o 3DMarkup, la información sobre el proceso de publicación del dibujo (la lista de aprobadores, la tarea asociada y la fecha de aprobación) se puede ver a través de las anotaciones.

Las propiedades $PLMPRP están indexadas de acuerdo con la orden de aprobación. Los atributos compatibles son:
  • ea_releasedby.i: representa el iº (en el tiempo) aprobador del dibujo.
  • ea_releaseddate.i: representa la fecha en que se define la iªaprobación (en el tiempo) en el dibujo.
  • ea_releasedtask.i: representa el título de la tarea que se utiliza cuando se define la aprobación iª (en el tiempo) en el dibujo.
En el cuadro de diálogo Propiedades de SOLIDWORKS, puede proponer por defecto 3 aprobadores, pero puede aumentar el número de aprobadores.
