Aplicación de material a objetos SOLIDWORKS (2024 FD03)



Cuando se aplica material a una pieza o cuerpo en SOLIDWORKS, se replican la misma asignación de material y estructura de orden del gestor en 3DPlatform.

Ventajas: Puede mantener la misma estructura de diseño para estructuras que involucran piezas multicuerpo.

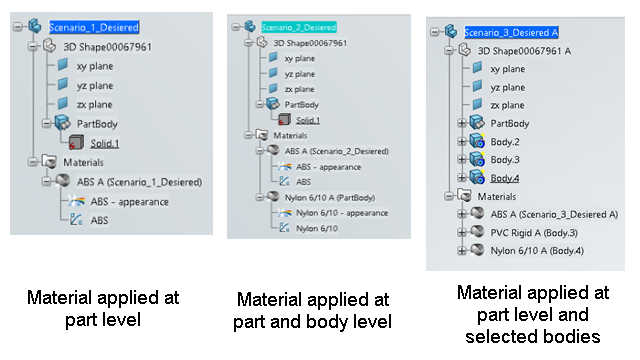

En las versiones anteriores, cuando el material se aplicaba a nivel de pieza o a nivel de cuerpo, la definición del material se perdía al guardarla en 3DEXPERIENCE Platform. Ahora, al aplicar material a una pieza de SOLIDWORKS y guardarlo en 3DEXPERIENCE Platform, la exposición de material se gestiona de cualquiera de las siguientes maneras:
  • El material aplicado a nivel de pieza se aplica a nivel 3DPart en 3DEXPERIENCE Platform.
  • El material aplicado a nivel de cuerpo se aplica a nivel de cuerpo en 3DEXPERIENCE Platform.
  • El material aplicado a nivel de pieza y cuerpo se aplica a nivel de 3DPart y cuerpo en 3DEXPERIENCE Platform. Para la estructura multicuerpo, si el material se aplica a nivel de pieza y algunos cuerpos, la definición de material se aplica a los cuerpos que no tenían definición de material. Pero ahora los cuerpos que no tienen ninguna definición de material, no muestran ninguna definición de material.
