Malzeme Listesi Atölyesi

Malzeme Listesi atölyesi, malzeme listesini (BOM) ve tablosunu yönetmenizi sağlar. Malzeme Listesi, çoğu ürünün tasarımının ve üretiminin önemli bir parçası olan bir parça listesidir.

Bu atölyeyi görüntülemek için Atölye > Yayımlama > Malzeme Listesi > öğesine tıklayın.

Bu sayfada şunlar açıklanmıştır:

Ayrıca Bkz.
Malzeme Listesi Tablosu Özellikleri

Ana Alan

Malzeme Listesi atölyesinin ana alanı, profilleri kullanarak ayarları kaydetmenizin yanı sıra Malzeme Listesi Kimliklerini, açıklama balonlarını ve seçenekleri yönetmenizi sağlar.

Profil

Profiller, ayarlarınızı ileride kullanılmak üzere saklar. Ayrıntılar için bkz. Atölye Ayarları için Profiller Hakkında.

Malzeme Listesi Kimlikleri

Simge Komut Adı Açıklama
- Şuna uygula Malzeme Listesi Kimliklerinin oluşturulması veya sıfırlanmasıyla ilgili kapsamı belirtir:
  • Görünür geometri - Görünüm penceresinde görünen tüm geometri (Montaj ağacı'ndaki geometri düğümleri) için kimlikler oluşturur veya kimlikleri sıfırlar.
  • Seçim - Seçilen geometri, parçalar veya montajlar için kimlikler oluşturur ya da kimlikleri sıfırlar.
    Tip: Aktörleri montajdaki seviyeye göre seçmek için Seç Bölmesi'ni kullanın.
  • Tüm geometri - Geometrinin tamamı için kimlikler oluşturur veya kimlikleri sıfırlar.
  • Görünür parçalar - Görünüm penceresinde görünen tüm parçalar (Montaj ağacı'ndaki parça düğümleri) için kimlikler oluşturur veya kimlikleri sıfırlar.
  • Tüm parçalar - Parçaların tamamı için kimlikler oluşturur veya kimlikleri sıfırlar.
Malzeme Listesi Kimlikleri Oluştur Seçilen Şuna uygula kapsamı için ürün ağacı kimlikleri oluşturur. Malzeme Listesi kimliklerini oluşturmadan önce uygun Tanım ve Malzeme Listesi Kimlik Formatı seçeneklerini belirleyin.
Malzeme Listesi Kimliklerini Sıfırla Seçilen Şuna uygula kapsamı için ürün ağacı kimliklerini siler.
- Manuel Olarak Ata Malzeme Listesi Kimliklerini manuel olarak atamanızı sağlar. Kimlik atamak için:
  1. Uygun Tanım ve Malzeme Listesi Kimlik Formatı seçeneklerini belirleyin.
  2. Manuel Olarak Ata seçeneğine tıklayın.
  3. Görünüm penceresindeki açıklama balonlarına veya geometri aktörlerine tıklayın.
  4. Atama işlemlerini durdurmak için Esc tuşuna basın.

Açıklama balonları

Simge Komut Adı Açıklama
Açıklama Balonları Oluştur Seçilen aktörler için açıklama balonları oluşturur. Açıklama balonları oluşturmadan önce uygun Açıklama Balonları seçeneklerini belirleyin.
Not: Açıklama balonu yoksa Malzeme Listesi tablosunda, Malzeme Listesi kimliğine sahip tüm geometri aktörleri için girişler bulunur. Açıklama balonları varsa Malzeme Listesi tablosu yalnızca açıklama balonu olan aktörleri içerir. Açıklama balonu durumundan bağımsız olarak tüm aktörleri görüntülemek için tüm aktörler için açıklama balonları oluşturun ve gizlemek istediğiniz açıklama balonları için açıklama balonu opaklığını 0 (saydam) olarak ayarlayın.
Görünür Açıklama Balonlarını Sil Tüm görünür açıklama balonlarını siler.

Seçenekler

Sekme Adı Açıklama
Tanım Bkz. Tanım.
Malzeme Listesi Kimlik Formatı Bkz. Malzeme Listesi Kimlik Formatı.
Açıklama balonları Bkz. Açıklama Balonları.

Malzeme Listesi ve Açıklama Balonu Görünürlüğü

Simge Komut Adı Açıklama
Malzeme Listesi Tablosunu Göster/Gizle Modelde Malzeme Listesi tablosunun görünürlüğünü değiştirir. Malzeme Listesi tablosunu, şeritte Ana Ekran > Görünürlük > Malzeme Listesi Tablosu öğesini seçerek veya İşbirliği bölmesinde Paneller > Malzeme Listesi öğesini etkinleştirerek de görüntüleyebilirsiniz.
Not: Malzeme Listesi tablosunun görünüm penceresinde görünmesi için en az bir Malzeme Listesi kimliği atanmalıdır.
Açıklama Balonlarını Göster/Gizle Modeldeki tüm açıklama balonlarının görünürlüğünü değiştirir.

Tanım Sekmesi

Tanım sekmesi, Malzeme Listesi Kimliklerinin geometri aktörlerine ne şekilde atanacağını belirlemenizi sağlar.

Komut Adı Açıklama
Üst öğe düzeyi Malzeme Listesi açıklamasının aktörün kendisinden mi (düzey 0) yoksa bir üst öğeden mi oluşturulacağını belirtir.
Özellik adı Malzeme Listesi açıklaması olarak kullanılan özelliği ( Etiket veya Ad) ya da meta özelliği belirtir.
Özelliği karşılaştır Özellik adı değerlerini karşılaştırarak aktörlere aynı Malzeme Listesi kimliğini atar. Bir veya daha fazla seçenek belirleyin:
  • Sağda karakter atla - Özellik değerlerini karşılaştırırken belirtilen sayıda karakteri yok sayar. Örneğin Cıvata-A1 ve Cıvata-B1'i eşleştirmek için 2 değerini belirtin.
  • Sayısal son eki yok say - Özellik değerlerini karşılaştırırken sayı son eklerini yok sayar. Örneğin Cıvata-11 ve Cıvata-456'yı eşleştirmek için bu seçeneği seçin.
  • Büyük/küçük harf eşleştir - Özellik değerlerini karşılaştırırken büyük/küçük harf eşleşmesini dikkate alır.
Geometriyi karşılaştır Geometriyi (mesh yapısı) karşılaştırarak aktörlere aynı Malzeme Listesi kimliğini atar. Aşağıdakilerden birini seçin:
  • Tam - Aktörler aynı sayıda üçgene sahipse bu üçgenler aynı indekse sahipse ve mesh yapısı noktaları uygunsa aktörler eşleşir. Aynı CAD'den gelen veya kopya olan iki aktör her zaman tam eşleşir.
  • Benzerliğe göre - Aktörlerin mesh yapıları farklı olabilir; bu nedenle mesh yapısı noktaları karşılaştırılmaz. Eşleştirme kriterini düşük ile yüksek arasında seçin.

    Aynı zamanda nokta koordinatlarını da kontrol etmek için Koordinat sistemini kontrol et'i seçin.
Benzersiz Malzeme Listesi Kimlikleri ata Tüm aktörlere benzersiz kimlikler atar. Her Malzeme Listesi Kimliğinin miktar değeri (Mikt) birdir (1).

Malzeme Listesi Kimlik Formatı Sekmesi

Malzeme Listesi Kimlik Formatı sekmesi, Malzeme Listesi Kimliği adlandırma kurallarını tanımlamanızı sağlar.

Malzeme Listesi kimliklerini otomatik olarak ( Malzeme Listesi Kimlikleri Oluştur) veya manuel olarak ( Manuel Olarak Ata) oluşturduğunuzda bu kurallara uyulur.

Tip: Gruplandırılmış (iç içe) Malzeme Listesi numaralandırması oluşturmak için farklı üst/alt öğe düzeyleri seçmek amacıyla Aktörleri Seç komutunu kullanın; ardından farklı ön ek, başlangıç ve artış değerlerini kullanarak geçerli seçimde Malzeme Listesi Kimlikleri oluşturun. Bkz. Seç Bölmesi.

Komut Adı Açıklama
Ön ek

Bir Malzeme Listesi Kimliği ön eki tanımlar. Alfabetik, sayısal veya diğer karakterlerin herhangi bir kombinasyonunu belirtin.

Ön ek = A-
Son ek

Bir Malzeme Listesi Kimliği son eki tanımlar. Alfabetik, sayısal veya diğer karakterlerin herhangi bir kombinasyonunu belirtin.

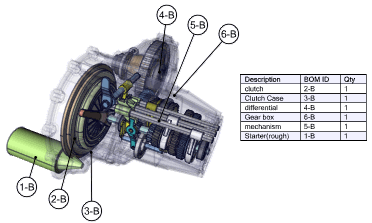

Son ek = -B
Veri tipi Malzeme Listesi Kimliği veri formatını tanımlar: Sayısal (1, 2, ...) veya Alfabetik (A, B, ..., Z, AA, AB, ...).
Başlangıç İlk ürün ağacı kimliği değerini tanımlar. Veri tipiSayısal olduğunda bir sayı belirtin veya Veri tipiAlfabetik olduğunda bir harf belirtin.
Artış

Adım değerini tanımlar.

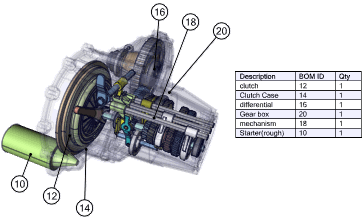

Başlangıç = 10, Artış = 2

Açıklama Balonları Sekmesi

Açıklama balonları sekmesi, Malzeme Listesi açıklama balonlarının nasıl oluşturulacağını tanımlamanızı sağlar.

Komut Adı Açıklama
Oluştur Açıklama balonlarının nasıl oluşturulacağını belirtir:
  • Örnek başına bir açıklama balonu - Aktör başına bir açıklama balonu oluşturur.

  • Malzeme Listesi Kimliği başına bir açıklama balonu - Aynı Malzeme Listesi Kimliğine sahip tüm aktörler için bir açıklama balonu oluşturur. Açıklama balonu, bu Malzeme Listesi Kimliğine sahip ilk aktöre bağlanır.

  • Malzeme Listesi Kimliği başına bir çoklu açıklama balonu - Tüm aktörlere bir çizgiyle bağlanan bir açıklama balonu oluşturur.

Not: Malzeme Listesi atölyesi, montajlarda açıklama balonu oluşturmanın tek yoludur. (Açıklama balonu komutuyla parça açıklama balonları oluşturabilirsiniz. Bkz. Açıklama Komutları.) Varsayılan olarak, montaj açıklama balonları siyah, parça açıklama balonları beyazdır.
Tip: Açıklama balonu hizalamasını Otomatik hizalama açıklama balonu özelliğiyle (Özellikler bölmesi) ayarlayın. Perimetrik, daire ve sol gibi birçok düzenleme desteklenmektedir.
Bağlama noktası Açıklama balonlarının aktörlere bağlandığı noktayı belirtir:
  • Sınırlayıcı kutunun merkezi - Açıklama balonu bağlama noktasının aktöre dokunması gerekmez.

  • Merkeze en yakın nokta - Açıklama balonu bağlama noktası, sınırlayıcı kutunun merkezine en yakın noktada olan aktörün üzerindedir.
