Demet içinde her bir kabloyu 3B olarak bağımsız şekilde görselleştirebilir ve düzleştirebilirsiniz.

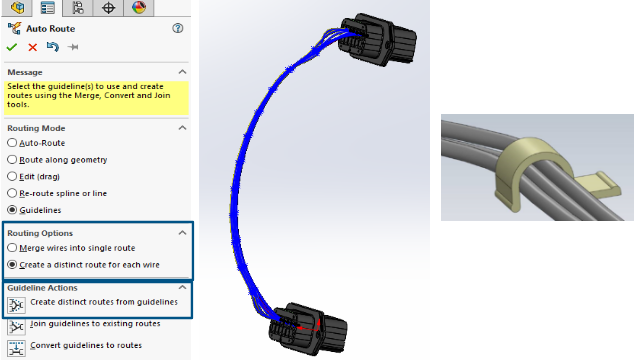

Otomatik Tesisat PropertyManager,
Tesisat Seçenekleri şunları içerir:
- Telleri tek bir tesisatta birleştir. Seçili telleri tek tesisat boyunca döşer.
- Her bir tel için ayrı bir tesisat oluştur. Seçili tellerin her birini ayrı tesisatlar olarak döşer.
Ayrık kabloları şu şekilde düzenleyebilirsiniz:
- Tesisatı Ayrık Kablo Demetine Ekle seçeneğiyle demete bir tesisat ekleyerek.
- Tesisatı Ayrık Kablo Demetinden Kaldır seçeneğiyle bir tesisatı demetten kaldırarak.
- Ayrık tel üzerindeki bir spline noktasını sürükleme yoluyla demeti taşıyarak.
- Ayrık Kablo Demetini Birleştir seçeneğiyle iki demeti birleştirerek.
- Tek bir tesisat kesitini kablo demetinden ayırarak.
- Bağlantı elemanından gelen birden fazla ayrık kablo demeti için tek bir birleşim noktası veya her bir ayrık demet için ayrı birleşim noktası oluşturarak.
- Spline'larından birini seçip kablo demetini bir klipsten geçecek şekilde döşeyerek.
