FeatureManager® tasarım ağacında Parçalar'ın altında bir tesisat montajı için 3B tellerin, kabloların ve kablo iletkenlerinin işaretlerini veya adlarını görüntüleyebilirsiniz. Elektrik Özellikleri PropertyManager'ı, işaretlerin veya adların ön atamasını otomatik olarak gerçekleştirir.
Bu, FeatureManager tasarım ağacındaki 3B tesisatları, şematik teknik resimde gösterilen tellerin, kabloların ve kablo iletkenlerinin işaretleri veya adlarıyla ilişkilendirmenizi kolaylaştırır.
Adlandırma kuralı, farklı tesisatları benzersiz şekilde tanımlamak için aşağıdakileri kullanır:
- Elektrik Özellikleri PropertyManager'ından tel, kablo ve kablo iletkeni işaretleri.
- Sonek olarak ardışık sayılar (n). Burada n, ayrım sayısıyla (ayrılmış tesisat olduğunda) ve 1 ile (ayrılmış tesisat olmadığında) orantılıdır.
- Bileşenlere bağlanma yönleri (BUNDAN/BUNA).

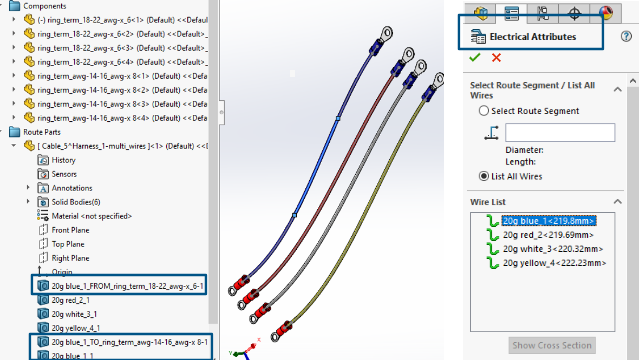

Örneğin dört telli bir tesisat montajının adlandırılma biçimi, yukarıdaki resimde aşağıda açıklandığı gibi gösterilmiştir:
- Kırmızı, beyaz ve sarı renkli üç telde Tesisatı Ayır işlemi uygulanmamıştır ve adlandırma kuralı şöyledir:
Tel işareti_1
Örneğin, 20g_red_2_1
- Mavi telde üç ayrılmış gövdeyle oluşturulan, iki noktaya uygulanan bir Tesisatı Ayır işlemi vardır ve adlandırma kuralı şöyledir:
- Bileşenlere bağlı iki uç için:
Tel İşareti_BUNDAN/BUNA_Bileşen İşareti
Örneğin,
20g blue_1_FROM_Component1
20g blue_1_TO_Component2
- Bileşenlere bağlı olmayan ara kablo gövdeleri:
Tel İşareti_n
Örneğin,
20g blue_1_1
