Montaj Modunda İnceleme Döngüleri

Montaj modunda, oluşturulan her inceleme işlemi için uygun parça örneğini ve freze parçası ayarlarını atayabilirsiniz. Bu işlem, Parça Ayarı Referans Noktası'nın doğru şekilde belirlenmesini sağlarken inceleme işleminin takım yolunu yayınlar.

Önceki sürümlerde SOLIDWORKS CAM, bir montajın işlem ayarları altında yalnızca inceleme işlemlerinin bulunması durumunda bunların koordinatlarını fikstür koordinat sistemi (FCS) üzerinden ölçüyordu. SOLIDWORKS CAM, Ayar Parametreleri iletişim kutusundaki Ofset sekmesinde örneği ve ilgili unsur ayarını listelemiyordu. Çıktı sıfır noktasını Parça ayarı referans noktası olarak belirleseniz bile takım yolu koordinatları FCS'ye başvuruyor ve bu nedenle yanlış kod yayınlıyordu.

İşlem Parametreleri iletişim kutusunun Sonradan ekleme sekmesinde Parça Ayarı'nın altında Montaj modunda parametreleri belirleyebilirsiniz.
Parametre Tanım
Referans parçası ve ayarı ata Referans parçası ve Referans ayarı parametrelerini etkinleştirir.
Referans parçası Parça Yöneticisi'ndeki tüm parçaları listeler.

Varsayılan seçim İnceleme işlemi için İnceleme sekmesinde yüzünü seçtiğiniz parçadır (birden fazla parça örneği varsa parça örneği sonek olarak eklenir). Yüz seçmediyseniz SOLIDWORKS CAM, Parça Yöneticisi'nde listelenen ilk parçayı kullanır.

Son işleme faaliyeti Parça Ayarı Referans Noktası'nı belirlemenizi gerektiriyorsa SOLIDWORKS CAM, referans olarak seçilen parçanın sıfır noktası değerlerini kullanır. SOLIDWORKS CAM, Takım Yolu İçinden Adım ve simülasyon komutlarını yürütürken koordinatları hesaplamak için Parça Ayarı Referans Noktası'nı da kullanır.
Referans ayarı Referans Parçası kapsamında seçilen parçayla veya parça örneğiyle ilişkili tüm parça ayarlarını listeler.

Varsayılan seçim, unsurları seçili işlem ayarlarında işlenebilen Referans Parçası için seçilen parçanın veya parça örneğinin geçerli unsur ayarıdır.

SOLIDWORKS CAM, yayınlarken takım yolunun koordinatlarını hesaplamak için seçtiğiniz ayarların sıfır noktasını kullanır.

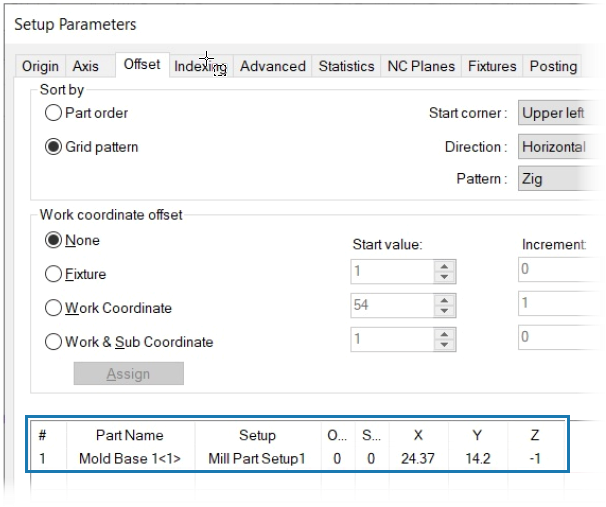

İnceleme işlemleri kapsamında Referans parçası ve Referans ayarı için yaptığınız seçimler, Ayar Parametreleri iletişim kutusunun Ofset sekmesinde parça örneklerinde ve iş koordinatlarında görüntülenir.
