Ayrım Hattı Aracı

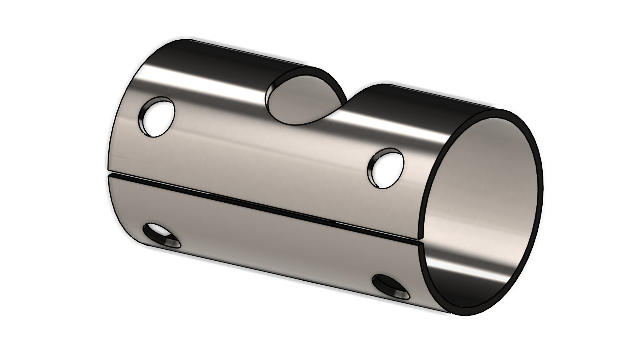

İçi boş veya ince cidarlı silindirik ve konik gövdelerde ayrım hatları oluşturmak için Ayrım Hattı aracını kullanabilirsiniz. Silindirik veya konik bir yüzde bir kenar seçerek parçayı sac levha olarak düzleştirebilirsiniz.

Önceki sürümlerde, silindirik veya konik bir parçayla karşılaştığınızda parçayı sac levhaya dönüştürmek için temel çizimde kasıtlı bir boşluk oluşturmanız gerekiyordu.

SOLIDWORKS yalnızca düz kesimleri destekler; eğimli kesimleri desteklemez.

Ayrım hattı aracını silindirik bir parçada kullanmak için:
  1. İçi boş veya ince cidarlı silindirik veya konik bir parçada Ayrım Hattı (Sac Levha araç çubuğu) öğesine tıklayın.

  2. Grafik alanında şunları seçin:
    1. Bir kenar.

    2. Model üzerinde bir referans noktası.

      Referans noktası modelde veya grafik alanında herhangi bir yerde olabilir. Modelde olmayan bir referans noktası seçerseniz yazılım noktayı modelin üzerine yansıtır.

  3. PropertyManager'da seçenekleri belirleyin ve öğesine tıklayın.

    Ayrım hattı tamamlandığında Büküm Ekle aracını kullanarak parçayı sac levhaya dönüştürebilirsiniz.
