Bir montaj bileşeninde bir kulak ve yuva unsuru oluştururken, yuvaları montajdaki aynı bileşenin diğer örneklerine yayabilirsiniz.
Bir montajda Sekme ve Yuva aracıyla önceden oluşturulmuş bir kulak içeren bir bileşen varsa o kulağın yuvalarını montajdaki bileşenin diğer örneklerine de yayabilirsiniz.

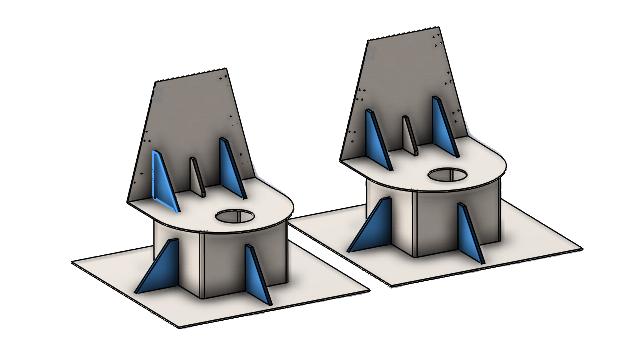

Örneğin bir parçanın birden çok örneğini içeren montajınız varsa yuvaları ilgili örneklere yayabilirsiniz.
Yuvalar yalnızca kulak bileşeninin yuva bileşeniyle kesişmesi durumunda yayılır.
Bir bileşeni kulakla çoğaltmanız veya aynalamanız durumunda montajdaki kesişen bileşenlere yuvalar uygulamak için PropertyManager'da Yuvaları Yay'ı seçin.
Kulak ve yuva unsurları oluştururken montajlarda yuva yaymayı kullanmak için:
- Bir montajda Sekme ve Yuva
öğesine (Sac levha araç çubuğu) tıklayın.
- Grafik alanında, sekmeler için bir kenar ve yuvalar için karşılık gelen bir yüzü seçin.
- PropertyManager'da seçenekleri belirleyin.
SOLIDWORKS yazılımı montajda bileşenin birden çok örneğini algılarsa
Yuvaları Yay'ın altında seçim yapabilirsiniz:
- Yalnızca seçilenler. Yuvaları yalnızca seçilen bileşene yayar.
- Aynı üst öğe montajındakilerin tüm örnekleri. Yuvaları, seçilen bileşenin aynı üst montajdaki tüm örneklerine yayar.
- Tüm örnekler. Yuvaları seçilen bileşenin tüm örneklerine yayar.
öğesine tıklayın.
Mevcut kulak ve yuva unsurları olan montajlarda yuva yaymayı kullanmak için:
- Kulağı ve yuvası olan bir bileşen içeren bir montajda bileşene sağ tıklayın ve Yuvaları Yay'a tıklayın.
- Yuva Yayma PropertyManager'ında Yuva yayma örnekleri'nin altında aşağıdakilerden birini seçin:
- Yalnızca seçilenler. Yuvaları yalnızca seçilen bileşene yayar.
- Aynı üst öğe montajındakilerin tüm örnekleri. Yuvaları, seçilen bileşenin aynı üst montajdaki tüm örneklerine yayar.
- Tüm örnekler. Yuvaları seçilen bileşenin tüm örneklerine yayar.
- öğesine tıklayın.
