复制位置和复制变换示例

本主题提供复制变换和复制位置命令的比较。

另请参阅
对齐角色
“对齐”命令

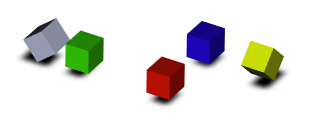

让我们看一个示例。开始位置如下所示：

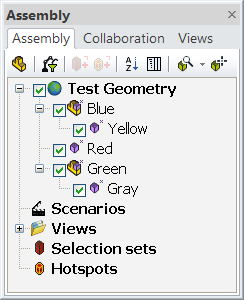

  • 蓝色是黄色的父级对象，而绿色是灰色的父级对象。
  • 蓝色和黄色已变换，红色处于中性位置。
  • 灰色是向其应用复制位置或复制变换的选定角色，黄色是目标角色。
图标 命令名称


复制 WCS 中的位置 		将灰色移至与黄色完全相同的位置。


复制父级对象中的位置 		与黄色相对于其父级对象（蓝色）一样，将灰色移至相对于其父级对象（绿色）的位置。

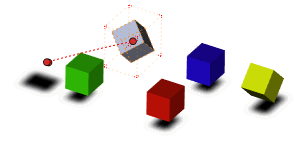

复制 WCS 中的变换 		将相对于中性位置（红色）的黄色变换应用于灰色。


复制父级对象中的变换 		将相对于父级对象（蓝色）的黄色变换应用于灰色。
