为填充和渐变填充设置其他选项

通过指定内部点定义填充边界时，该命名会检测形成该边界的对象。在这种情况下，其他选项让您可控制边界的自动检测。

您可以执行以下操作：

• 检测或忽略内部封闭边界
• 保留或删除创建填充时使用的第一个闭合轮廓
• 为带缝隙的边界创建填充
• 指定要分析的对象集，以用于边界检测。

或者，使用原点和透明度选项更好地显示已填充的对象。

要检测或忽略内部封闭边界：

1. 单击查找内部面域检测内部封闭边界。
2. 单击填充显示样式。
   • 外部 。仅在最外面的区域中创建填充图案。
   • 内部/外部 。在备用区域之间创建填充图案，从最外面的区域开始（默认）。
   • 忽略 。忽略内部结构，填充整个区域。穿过文本、图块和 2D 实体填充线。

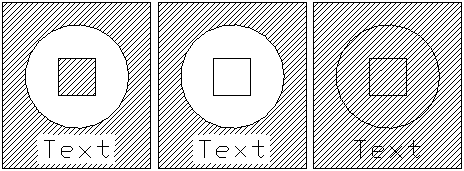

   下表显示了“内部/外部”、“外部”和“忽略”样式。



要保留创建填充时使用的边界：

在边界保留中：

1. 单击保持边界保留创建填充时通常会删除的第一个闭合轮廓。
2. 从类型列表中，选择将边界轮廓创建为多段线还是面域

要为带缝隙的边界创建填充：

  注意：如果选择用来定义边界的对象之间存在缝隙，该命令不会创建填充。但是，您可以定义一个缝隙公差，以便使该命令忽略小于定义值的缝隙并考虑封闭的边界，然后创建填充。

• 指定最大缝隙尺寸。该命令将忽略小于定义值的缝隙并考虑封闭的边界，然后创建填充。

要指定用于边界检测的对象集：

• 在边界组中，选择以下选项之一：
  • 选择活动视图排列使用当前视口中的所有可见对象创建边界组。
    - 或者 -
    1. 单击 为边界选择对象。
    2. 在图形区域中，指定对象并按 Enter。

要设置填充默认原点：

• 选择一个默认原点设置。
  • 使用当前。通过当前 Hatch 命令使用该原点进行指定填充。
  • 使用源。使用现有填充的原点。

要设置后续填充的目标层：

• 从图层列表中，选择要进行后续图案填充或填充的图层的名称，或者选择 <活动> 以在当前激活的图层上放置后续图案填充或填充。

  此设置对当前图形有效并且存储在该图形中。<活动> 对于新图形来说是默认设置，除非该图形的模板文件设置了具体的图层名称。

要设置填充线的颜色：

• 在线条颜色中，指定填充线的颜色：
  • 随块。如果线条颜色包含在该图块中，则使用图块的当前线条颜色设置。
  • 随层。使用当前图层线颜色设置。
  • 指定颜色。允许您为填充线指定标准或自定义颜色。

要设置填充背景色：

• 在背景色中，指定填充背景的颜色。指定颜色选项允许您为填充背景指定标准或自定义颜色。

要指定填充透明度级别：

• 在透明度中，指定填充的透明度级别：
  • 使用当前。将当前的透明度设置用于新对象。
  • 随层。使用当前的图层透明度设置。
  • 随块。如果块中包含填充，则使用块的当前透明度设置。
  • 指定值。使用您通过在文本框中输入值或使用滑块指定的透明度设置。指定一个 0 到 90% 之间的值，其中 0% 表示无透明度（不透明）。

访问方式

命令：Hatch

菜单：绘制 > 填充
