組合件窗格

「組合件」窗格可讓您檢視及管理模型結構。 您也可以管理視圖、顯示情形、熱點與選擇群組。

此頁面內容包括：

工具列指令

工具列指令可讓您管理組合件與選擇群組。

提示: 您可以從窗格拖曳組合件/選擇群組來對其進行管理。

圖示 指令名稱 說明
組合件選擇模式 在組合件樹狀結構或視埠中選擇全景項目時，可選擇父組合件節點，而不會選擇分葉 (幾何) 節點。在預設模式 (未選擇組合件選擇模式時，也稱為零件選擇模式) 下，會選擇您所選範圍底下的所有幾何。處於組合件選擇模式時，視埠會有藍色邊框。您也可以在預設模式下選擇組合件，如下所示：
  • 按下 Alt，同時在視埠中進行選擇。
  • 在視埠中選擇全景項目之後，請按左方向鍵。這會選擇含有所選全景項目的組合件。繼續按左方向鍵或右方向鍵可變更選擇。
選擇和強調顯示色彩取決於選擇模式。從文件屬性 - 選擇選擇色彩。請參閱 選擇。如有可能請使用組合件選擇模式來改善效能並產生更容易維護的動畫 (因為全景項目會繼承組合件定點)。例如，您有一個包含 10,000 個零件的組合件。若要在動畫期間變更整個組合件的不透明度，請啟用組合件選擇模式，選擇組合件，然後變更不透明度。如此便會產生一個動畫定點。另一種方式是使用預設模式，選擇組合件 (如此會選擇全部 10,000 個零件)，然後變更不透明度。此方式會產生 10,000 個定點。一個定點時的效能比 10,000 個定點時的效能高。此外，如果您將另一個零件加到組合件，組合件定點會自動套用至新零件。您也可以使用組合件選擇模式來實作複合動作，在此情況下，全景項目會以多個方向移動。複合動作的常見範例是，當您將螺母或螺栓組合件的平移與單獨螺母或螺栓的旋轉合併時。如此一來，當螺母或螺栓的整個群組在移動時，螺母或螺栓便可繞其自己的軸旋轉。
註: 可用於組合件的屬性可能與可用於個別幾何全景項目的屬性不同。
僅顯示有運動連結的全景項目 可僅在「組合件」樹狀結構中列出有運動連結的全景項目。請參閱 運動指令。
產生選擇組 可產生包含所選全景項目的選擇組。選擇一個選擇組會選擇該組中的所有全景項目，且「屬性」窗格會顯示該組中所有全景項目的共同屬性。使用選擇組可對相同的全景項目重複執行操作。如果選擇組只包含幾何全景項目，其會列在「組合件」窗格中，而如果選擇組至少包含一個協同作業全景項目，則其會列在「協同作業」窗格中。當您產生選擇組時，其名稱會處於選擇狀態，以便您可以輸入不同名稱。
產生熱點 可產生包含所選全景項目的熱點。熱點是全景項目群組，其與選擇組類似，具有共用強調顯示、工具提示與連結屬性，且可取代個別全景項目的這些屬性。雖然熱點在視埠中可以處於使用中狀態，但其主要作用是在向量輸出中定義自訂熱點 (請參閱 熱點標籤)。熱點可以包含幾何全景項目與大多數協同作業全景項目 (不是地面、切割平面及其他非可向量化的全景項目)。
註: 熱點一律列在「組合件」窗格中，即使熱點包含協同作業全景項目亦是如此。若要產生熱點：
  1. 選擇一或多個全景項目。
  2. 按一下產生熱點。

    新熱點即會顯示在「組合件」樹狀結構的熱點 下，且熱點屬性會顯示在「屬性」窗格中。請參閱屬性。

  3. 選擇性輸入熱點名稱，或按下 Enter 接受預設名稱。
  4. 在「屬性」窗格中指定熱點屬性。
按字母順序排序 可按字母順序排序樹狀結構。依照預設，SOLIDWORKS 組合件的全景項目順序與 CAD 系統相符。
配置欄 可顯示配置欄對話方塊，您可以在其中選擇要顯示的欄。請參閱配置欄。
搜尋全景項目 可顯示搜尋窗格，您可以在其中搜尋全景項目。請參閱搜尋。

按一下 可存取搜尋下一個全景項目和搜尋上一個全景項目指令，其可使用目前的搜尋條件尋找下一個或上一個全景項目。
選擇全景項目 可顯示選擇窗格，您可以在其中使用進階功能選擇全景項目。請參閱選擇。

組合件樹狀結構符號

本節說明在組合件樹狀結構中使用的符號。

若要在視埠中顯示或隱藏全景項目，請選擇 或清除 全景項目名稱旁邊的核取方塊。

符號表示具有混合顯示情形子項目的節點。

您也可選擇全景項目並按下 H 來隱藏視埠中的全景項目。按一下全景項目的名稱可加以選擇。用滑鼠右鍵按一下全景項目可存取例如複製、貼上與刪除等功能。

符號 說明
組合件根。
註: 根組合件節點永遠不會顯示 。若要確定根節點是否有混合顯示情形，請檢查其子節點。
組合件為黃色與綠色。

僅對 SOLIDWORKS 與 Pro/ENGINEER 模型而言，Composer 會在內部標記它識別為零件或組合件節點的節點。副本化 SOLIDWORKS .sldpart或 Pro/ENGINEER .prt 檔案的節點是零件節點。副本化 SOLIDWORKS .sldasm 或 Pro/ENGINEER .asm 檔案的節點是組合件節點。

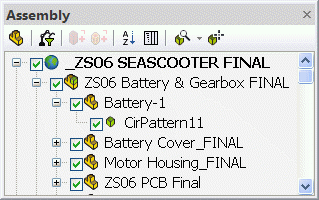

例如，在下列組合件中：

  • ZS06 Battery & Gearbox 是組合件節點。
  • Battery-1 是零件節點。
  • CirPattern11 是幾何節點。

提示: 您可以根據節點類型產生 BOM ID。請參閱 主區域。
零件 (.sldprt、.prt 檔案) 為黃色。
註: 對於 SOLIDWORKS 模型，將檔案合併為每個零件一個全景項目輸入選項會合併所有零件幾何，並會產生既是零件節點也是幾何節點的單一節點。對於其他 CAD 格式，此選項可合併零件幾何，但會與幾何節點一起產生零件節點。
內部結構 (例如幾何組) 與其他群組為白色。
幾何為綠色。
幾何副本 (在模型多個位置參考的相同幾何) 為紫色，且會重疊顯示一個「x」。
已定義運動連結的全景項目會重疊顯示一個「K」。
在完全粉碎的結構與專案中，產品 (.smgXml+ .smgGeom) 格式中的組合件與零件節點會顯示為紅色。如需產品與完全粉碎結構的相關詳細資訊，請參閱檔案類型。
未載入其幾何的產品節點會重疊顯示一個沙漏。您可透過下列方式載入產品幾何：
  • 按一下滑鼠右鍵，然後按一下產品指令。
  • 連按兩下圖示。
  • 若已啟用在顯示情形上載入，按一下核取方塊來啟用全景項目顯示情形。請參閱 顯示情形指令。
模型組態會列出檔案中所有已儲存的模型組態。展開使用中的模型組態，以檢視對應該模型組態的多個全景項目。
註: 若檔案只有一個模型組態，則會顯示對應該模型組態的一個全景項目。
方案說明了一組全景項目的動畫。如需詳細資訊，請參閱製成動畫標籤。
視圖可讓您存取不同的視圖類型：
  • 視圖 - 可列出 Composer 視圖，這對在「組合件」窗格處於使用中狀態時切換視圖而言很有用。如需視圖的相關詳細資訊，請參閱視圖窗格。
選擇組會列出選擇組。選擇一個選擇組會選擇該組中的所有全景項目，且「屬性」窗格會顯示該組中所有全景項目的共同屬性。使用選擇組可對相同的全景項目重複執行操作。
熱點會列出熱點。熱點是全景項目群組，其與選擇組類似，具有共用強調顯示、工具提示與連結屬性，且可取代個別全景項目的這些屬性。

按右鍵指令

用滑鼠右鍵按一下零件或組合件可顯示文意感應功能表。

按右鍵指令 說明
產生組合件群組 可產生組合件群組。使用組合件群組可將相同的動畫套用至多個零件。您可將相同期間內的個別零件及其父組合件製成動畫來產生複雜動畫。
產生假全景項目 可產生無圖形呈現的全景項目。例如，為額外 BOM 表格項目 (例如膠水與膠帶) 產生假全景項目。
刪除空白群組 可刪除不包含元素的群組，例如無幾何的零件。
剪下全景項目 可剪下所選幾何全景項目。然後您可以貼上以變更組合件樹狀結構中的全景項目位置。
註: 您也可以使用首頁 > 剪下/貼上功能區指令複製、剪下及貼上幾何全景項目。請參閱 複製/貼上指令。
複製全景項目 可複製所選幾何全景項目。然後您可以貼上以在組合件樹狀結構的其他位置複製全景項目。
貼上全景項目 可將之前複製的幾何全景項目貼到所選父項次下。
貼上父項次中保持相對位置的全景項目

可貼上之前複製的幾何全景項目並在父項次中保持相對位置。在本例中，slider-1 從 rail-1 移至 rail-2：

之前
剪下全景項目及貼上全景項目之後
剪下全景項目及貼上父項次中保持相對位置的全景項目之後
刪除全景項目 可刪除所選全景項目。
重要: 刪除全景項目會將其從所有視圖中移除。請考慮隱藏而非刪除全景項目。
重新命名全景項目 可重新命名所選全景項目。
註: 重新命名全景項目可於 DisableMatchingProperties 與 Actor.Name 相符時使用。請參閱 進階設定。
將全景項目加到選擇組 (當您用滑鼠右鍵按一下選擇組時可用。)可將所選全景項目新增至選擇組。
從選擇組移除全景項目 (當您用滑鼠右鍵按一下選擇組下的全景項目時可用。)可將所選全景項目從選擇組中移除。
刪除選擇組 (當您用滑鼠右鍵按一下選擇組時可用。)可刪除所選的選擇組而不影響該組的全景項目。
將全景項目加到熱點 (當您用滑鼠右鍵按一下熱點時可用。)可將所選全景項目新增至熱點。
從熱點移除全景項目 (當您用滑鼠右鍵按一下熱點下的全景項目時可用。)可將所選全景項目從熱點中移除。
刪除熱點 (當您用滑鼠右鍵按一下熱點時可用。)可刪除所選熱點而不影響熱點中的全景項目。
產品 > 開啟產品 可在新文件視窗中開啟產品 (.smgXml+ .smgGeom)。例如，請使用此指令變更完全粉碎結構中零件的中立屬性。當從完全粉碎的組合件中存取零件時，您無法變更中立屬性，因為零件只由組合件參考。
產品 > 加入產品 可將產品加入至目前專案或完全粉碎的組合件。
產品 > 輸出產品 可將所選節點儲存為產品。
產品 > 載入產品 可載入產品幾何。未載入的節點會在其「組合件」樹狀結構圖示上重疊顯示一個沙漏，例如 。
產品 > 載入主產品 可載入一個層級的幾何，而非載入整個產品階層。
產品 > 載入產品 (選擇 LOD) 可載入含有您從細節程度對話方塊中選擇之細節程度 (LOD) 的產品幾何。請參閱細節程度。若要變更已載入之模型的 LOD，請解除載入產品並使用此指令重新載入。
產品 > 解除載入產品 可解除載入產品幾何。使用此指令可在您不再使用零件或子組合件時減少記憶體用量。
方案 > 重新載入方案參考 可重新載入參考的方案。例如，當在 Composer 中開啟模型時，如果參考的方案檔案發生變更，您便可重新載入方案。方案說明了一組全景項目的動畫。如需詳細資訊，請參閱製成動畫標籤。
方案 > 將方案套用至節點 可從目前或其他專案套用方案。如需詳細資訊，請參閱加入子方案。
方案 > 輸出分支方案 可將所選全景項目及其子項目的動畫儲存為 .smgSce 檔案。全景項目識別符號 (GUID) 會從您開始輸出的層級開始。
方案 > 刪除方案 可刪除所選方案。
全部展開 可顯示所有樹狀結構節點。
全部摺疊 可只顯示最上層樹狀結構節點。
