BOM 工場

「BOM」工場的主區域可讓您使用設定檔儲存設定、管理 BOM ID、標註與選項。

BOM ID

圖示	指令名稱	說明
N/A	套用至	可指定產生或重設 BOM ID 的範圍： 可見幾何 - 可為視埠中可見的所有幾何 (組合件樹狀結構中的幾何節點) 產生或重設 ID。 選擇 - 可為所選幾何、零件或組合件產生或重設 ID。 提示: 請使用選擇窗格來根據組合件中的層級選擇全景項目。 所有幾何 - 可為所有幾何產生或重設 ID。 可見零件 - 可為視埠中可見的所有零件 (組合件樹狀結構中的零件節點) 產生或重設 ID。 所有零件 - 可為所有零件產生或重設 ID。
	產生 BOM ID	可為所選套用至範圍產生 BOM ID。請先設定適當的定義與 BOM ID 格式選項再產生 BOM ID。
	重設 BOM ID	可刪除所選套用至範圍的 BOM ID。
N/A	手動指定	可讓您手動指定 BOM ID。若要指定 ID： 設定適當的定義與 BOM ID 格式選項。 按一下手動指定。 按一下視埠中的標註或幾何全景項目。 按下 Esc 來停止進行指定。

標註

圖示	指令名稱	說明
	產生標註	可為所選全景項目產生標註。請先設定適當的標註選項再產生標註。 註: 當標註不存在時，BOM 表格具有適用於含 BOM ID 之所有幾何全景項目的項目。當標註存在時，BOM 表格中僅含有具有標註的全景項目。若無論標註狀態為何都要顯示所有全景項目，請為所有全景項目產生標註，並為您想要隱藏的標註將標註不透明度設定為 0 (透明)。
	刪除可見標註	可刪除所有可見標註。

BOM 與標註顯示情形

圖示	指令名稱	說明
	顯示/隱藏 BOM 表格	可切換模型中 BOM 表格的顯示情形。您也可在功能區中選擇首頁 > 顯示情形 > BOM 表格或在「協同作業」窗格中啟用面板 > BOM 來顯示 BOM 表格。 註: 必須為 BOM 表格指定至少一個 BOM ID 才能顯示在視埠中。
	顯示/隱藏標註	可切換模型中所有標註的顯示情形。

「定義」標籤可讓您指定如何將 BOM ID 指定給幾何全景項目。

「BOM ID 格式」標籤可讓您定義 BOM ID 命名規則。

當您自動 (產生 BOM ID) 或手動 (手動指定) 產生 BOM ID 時，會遵守這些規則。

指令名稱	說明

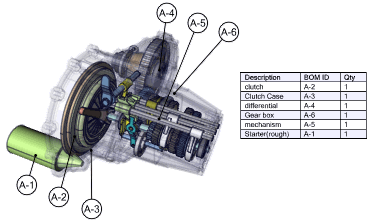

前置	可定義 BOM ID 前置。可指定字母、數字或其他字元的任意組合。 前置 = A -

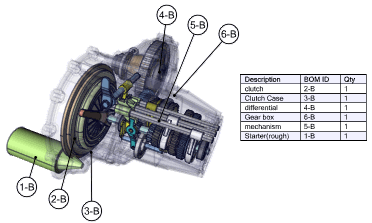

後置	可定義 BOM ID 後置。可指定字母、數字或其他字元的任意組合。 後置 = -B
資料類型	可定義 BOM ID 資料格式：數字 (1、2、...) 或字母 (A、B、...、Z、AA、AB、...)。
開始	可定義第一個 BOM ID 值。當資料類型為數字的時指定數字，當資料類型為字母順序時指定字母。

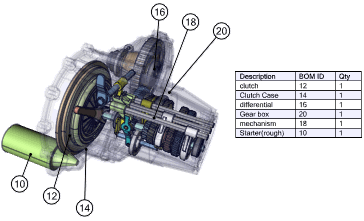

增量	可定義階段值。 開始 = 10，增量 = 2

「標註」標籤可讓您定義產生 BOM 標註的方法。
