編寫標籤

網格與磁性線可協助您在全景中放置及對正全景項目。

圖示	指令名稱	說明
	在幾何上產生網格	可產生附加至幾何全景項目局部畫格的網格。
	產生網格	可在由您選擇之頂點或軸定義的位置產生網格。請遵循狀態列提示進行選擇。產生的網格與任何全景項目都不相關聯。
	在幾何上轉換網格	可將網格移至幾何全景項目的局部畫格。任何全景項目關聯都不會變更。
	轉換網格	可將網格移至新位置。任何全景項目關聯都不會變更。
	產生磁性線	可產生磁性線。
	對正磁性線	可將磁性線與軸 (幾何全景項目邊緣或座標系統軸) 對正。

「標示」指令可讓您產生及管理可強化模型的全景項目，例如箭頭與紅線劃線。

圖示	指令名稱	說明
	產生紅線劃線	可加入自由手劃紅線。在全景項目上或在視埠中按一下並拖曳。 註: 若要變更劃紅線色彩，請按一下劃紅線按鈕的下半部分，並選擇色彩。此色彩也會用於箭頭及圓。
	產生聚合線	可產生具有多個線段的線。按滑鼠左鍵任意次數產生節點，然後按一下滑鼠右鍵 (或按下結束) 結束聚合線。 提示: 按下 Alt 可將圓心偵測為聚合線節點。 請使用網格協助您產生聚合線。 產生聚合線後： 若要移動節點，請拖曳固定錨點。按下 Alt 可限制移動。 若要移動整個聚合線，請使用自由拖曳模式 或其他轉換工具。 若要調整聚合線線段的大小，請在處於自由拖曳模式下時按下 Alt 並拖曳相鄰線段。
	加入聚合線節點	可將線段加到聚合線。按一下聚合線可加入節點。
	移除聚合線節點	可從聚合線移除線段。按一下節點可將其移除。
	分割聚合線	可將聚合線分割為多個線段。按一下要在該位置分割的節點。
	接合聚合線	可合併兩條聚合線。按一下要合併的兩端。
	產生複合聚合線	可從所選邊緣產生聚合線。按一下任意數量的邊緣，然後按一下滑鼠右鍵結束聚合線。各邊緣不需要相鄰。
	產生箭頭	可產生直箭頭。按一下可放置箭頭頭部，再按一下可放置箭頭尾部。 提示: 若要輕鬆變更箭頭形狀與大小屬性，請在視埠中拖曳固定錨點。固定錨點行為會視箭頭類型 (直、角落、圓形) 而有所不同。 可透過將大小屬性乘以相同的值來縮放箭頭比例。 註: 縮放比例並不會變更直箭頭長度，因為長度通常由與箭頭相關聯之幾何全景項目的位置所決定。 可變更箭柄寬度、頭部寬度、頭部長度及頭部形狀。拖曳頭部寬度固定錨點可同時變更頭部與箭柄寬度。若要只變更頭部寬度，請按下 Shift 同時拖曳固定錨點。 可變更箭頭長度、位置、旋轉 (圓形箭頭) 及關聯。若要變更幾何全景項目或與箭頭相關聯的全景項目，請將 固定錨點拖曳到另一個全景項目之上。
	產生圓形箭頭	可產生圓形箭頭，其會自動放置在圓或軸 (若偵測到) 上。按一下可放置中心 (軸)，再按一下可定義偏移 (半徑)。 提示: 若要旋轉或調整箭頭大小，請拖曳箭頭本體。虛線表示原始半徑。當箭頭在此線附近時，會與其貼齊，以便您可以輕鬆變更旋轉角度，而不必變更半徑。
	產生角落箭頭	可產生角落箭頭。按一下可放置角落，再按一下可定義大小。
	產生圓形	可產生一個圓。按一下可放置中心，再按一下可放置半徑。

「面板」指令可讓您在 3D 全景中插入影像 (2D 與 3D) 及 2D 文字方塊。

圖示	指令名稱	說明
	產生影像面板	可產生 3D 光柵影像面板。按一下可放置一個角落，再按一下可放置對角角落。「影像」面板的右上角有一個固定錨點。
	產生向量影像面板	可產生 3D 向量影像 (.svg) 面板。按一下可放置一個角落，再按一下可放置對角角落。「向量影像」面板的右上角有一個固定錨點。
	產生 2D 影像面板	可產生 2D 光柵影像面板。按一下可放置一個角落，再按一下可放置對角角落。「2D 影像」面板的每個角落都有一個固定錨點。2D 面板的位置是固定的 (不會受攝影機移動的影響)。 提示: 您也可以從影像資料庫工場或 Windows 檔案總管視窗將所支援影像類型的檔案拖曳到視埠中，來產生 2D 影像面板。 若要產生連結到視圖的 2D 影像面板，請按下 Ctrl 同時將視圖從「視圖」窗格拖曳到視埠中。
	產生下一個按鈕	可產生預先配置為「下一個」按鈕的 2D 影像面板，其可在您的所有視圖或動畫標記中逐一前進。面板訂閱為播放下一個 Widget 樣式，其會將包括事件 > 連結在內的多個屬性定義為 next://。請參閱 面板屬性 您可以在樣式工場中修改樣式。 提示: 若要將按鈕加到您的所有視圖，請在一個視圖中產生按鈕，然後使用以所選全景項目更新視圖。
	產生上一個按鈕	可產生預先配置為「上一個」按鈕的 2D 影像面板，其可在您的所有視圖或動畫標記中逐一後退。面板訂閱為播放上一個 Widget 樣式，其會將包括事件 > 連結在內的多個屬性定義為 previous://。 您可以在樣式工場中修改樣式。
	產生第一個按鈕	可產生預先配置為「第一個」按鈕的 2D 影像面板，其會啟動第一個視圖或將動畫移至第一個標記。面板訂閱為播放第一個 Widget 樣式，其會將包括事件 > 連結在內的多個屬性定義為 first://。 您可以在樣式工場中修改樣式。
	產生最後一個按鈕	可產生預先配置為「最後一個」按鈕的 2D 影像面板，其會啟動最後一個視圖或播放動畫直到最後一個標記。面板訂閱為播放最後一個 Widget 樣式，其會將包括事件 > 連結在內的多個屬性定義為 last://。 您可以在樣式工場中修改樣式。
	產生導覽按鈕組 (所有按鈕)	可產生完整的一組導覽按鈕 (第一個、上一個、下一個、最後一個)。
	產生 2D 向量影像面板	可產生 2D 向量影像 (.svg) 面板。按一下可放置一個角落，再按一下可放置對角角落。「2D 影像」面板的每個角落都有一個固定錨點。2D 面板的位置是固定的 (不會受攝影機移動的影響)。
	產生 2D 文字面板	可產生 2D 文字方塊。按一下放置面板左下角，之後輸入文字，然後再按一下面板外部即完成。 註: 與大多數直到您結束指令才會產生全景項目的大多數編寫指令不同，此指令會產生一個面板。若要產生其他文字面板，請再次按一下此指令。 自動調整屬性 (面板屬性 窗格) 可決定調整大小的行為。 您可以在面板文字中內嵌屬性與中繼屬性。如需詳細資訊，請參閱字串屬性 (面板屬性 窗格)。 2D 面板的位置是固定的 (不會受攝影機移動的影響)。

「路徑」指令可讓您產生在視圖中或在動畫期間顯示全景項目位移的關聯與非關聯直線。

當相關聯的全景項目移動時，關聯路徑會自動更新。非關聯路徑不會自動更新。

圖示	指令名稱	說明
	從動畫產生關聯路徑	(只有當已在動畫模式下選擇全景項目時才可用。)可產生關聯直線。請選擇已從其中立位置移動的全景項目。在動畫播放期間，路徑會即時更新。
	從動畫產生非關聯路徑	(只有當已在動畫模式下選擇全景項目時才可用。)可產生非關聯路徑。
	從中立產生關聯路徑	(當已選擇全景項目時可用。)可從中立位置產生關聯直線。通常適用於「視圖」模式。
	從中立產生非關聯路徑	(當已選擇全景項目時可用。)可從中立位置產生非關聯直線。通常適用於「視圖」模式。
	產生自由路徑	(當已選擇路徑時可用。)可從關聯或非關聯路徑產生可自訂的路徑。您可以像修改聚合線一樣修改自由路徑。 註: 從關聯路徑產生自由路徑會產生非關聯路徑並隱藏原始關聯路徑。若要產生自由路徑，請先產生一個路徑 (關聯或非關聯)，接下來選擇性設定結構模式 (「屬性」窗格)，然後按一下產生自由路徑。自由路徑包含您可以拖曳的固定錨點，而且您可以使用聚合線指令 (例如加入節點)。

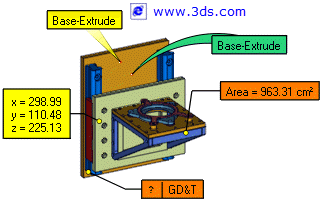

註記指令可讓您將標籤、標註、連結及其他註記加到您的模型。

圖示	指令名稱	說明
	產生標籤	可產生連結至全景項目的文字方塊。
	產生帶有多個全景項目的標籤	可產生連結至多個全景項目的標籤。在選擇此工具之前，請先選擇全景項目。
	產生 GD&T 標籤	可產生可連結至全景項目的文字方塊，您可以在其中定義幾何尺寸和公差 (GD&T) 符號。您可以在「屬性」窗格中定義前、中間及後符號。
	產生面積標籤	可產生包含所選全景項目面積的標籤。會在輸入 CAD 模型時計算面積 (請參閱應用程式喜好設定 - 輸入)。
	產生體積標籤	可產生包含所選全景項目體積的標籤。會在輸入 CAD 模型時計算體積 (請參閱應用程式喜好設定 - 輸入)。
	產生座標標籤	可在世界畫格中產生包含點座標的標籤。
	產生標註	可將含有關聯幾何全景項目 BOM ID 的標籤產生為文字 (預設)，若未定義 BOM ID 則為空白。標註又稱為氣球。 註: 您也可以顯示 BOM 數量。在 註記屬性 的標註指數下，選擇數量指數位置並設定字型比例。 您可從(預設) 文件屬性 - 影像品質中配置如何確定標註寬度。 您也可以使用多條附加直線產生標註。請參閱 產生包含多條直線的註記。
	產生連結	可產生網頁、檔案、視圖或其他目標的連結。連結屬性 (「屬性」窗格，事件類別) 定義了連結目標，而字串屬性 (「屬性」窗格，文字類別) 定義了連結文字。

「量測」指令可讓您產生模型尺寸的標籤，例如角度和距離。

圖示	指令名稱	說明
	產生線性長度量測	可產生包含直線長度的標籤。
	產生曲線長度量測	可產生包含聚合線或 CAD 特徵 (例如曲線或管路) 之長度的標籤。 提示: 若要顯示多個曲線長度的總和，請先選擇曲線。
	產生弧長量測	可產生包含弧長 (由三個點定義) 或圓周長 (按下 Alt 以進行曲線偵測) 的標籤。 提示: 若要翻轉弧方向，請在 量測屬性 中，針對互補，按一下繼續。
	產生厚度量測	可在所選點產生包含全景項目厚度的標籤。
	產生直徑量測	可產生包含圓直徑的標籤。
	從 3 個點產生直徑量測	可產生包含由三個點定義之圓直徑的標籤。
	產生半徑量測	可產生包含圓半徑的標籤。
	從 3 個點產生半徑量測	可產生包含由三個點定義之圓半徑的標籤。
	在 2 個點之間產生距離量測	可產生包含兩個點之間距離的標籤。 提示: 按下 Alt 可偵測圓心。
	在兩條直線之間產生距離/角度量測	可產生包含兩條直線之間距離的標籤。
	在 2 個平面之間產生距離/角度量測	可產生包含兩個平行平面間之距離，或包含兩個非平行平面間之角度的標籤。
	在 2 個軸之間產生距離量測	可產生包含兩個偵測到之圓軸之間最短距離的標籤。
	在 2 個中心之間產生距離量測	可產生包含兩個偵測到之中心之間距離的標籤。
	在 2 個全景項目之間產生距離量測	可產生包含兩個面、兩條直線或兩個點之間距離的標籤。 註: 此工具可產生各種量測，但選擇想要的幾何會比較困難。如有可能，請考慮使用更專門的工具。
	在平面和點之間產生距離量測	可產生包含某一平面和某一點之間距離的標籤。
	在直線和點之間產生距離量測	可產生包含某一直線和某一點之間最短距離的標籤。
	連續量測模式	可產生一系列距離量測，其中一個量測的最後一個點是下一個量測的第一個點。 提示: 您也可以按住 Ctrl，同時選擇點。
	扇形量測模式	可產生一系列距離量測，其中第一個點與其他所有點共同。 提示: 您也可以按住 Shift，同時選擇點。
	從 3 個點產生角度量測	可產生包含由三個點定義之角度的標籤。第一選擇點為頂點。
	產生平面投影量測	可產生平面投影 (水平或垂直零組件) 量測。請先選擇指示尺寸法線方向的面，然後為連續的尺寸選擇一系列的點。 提示: 按下 Alt 可偵測孔心。
	軸上的投影平面量測	可在平面投影量測與軸之間產生投影的量測。請先選擇平面投影量測，然後選擇要取得軸的平面。
	產生最小距離量測	可產生包含兩個所選全景項目之間最短距離的標籤。 註: 當全景項目在產生量測之後移動時，定義量測的兩個點之間的距離會自動更新，但定義最短距離的點不會自動更新。若要重新計算新的最短距離，請刪除現有量測並產生新量測。
	產生整體尺寸量測	可根據世界座標系統，產生包含所選全景項目邊界方塊之高度、長度與寬度的三個標籤。如果沒有選擇全景項目，尺寸會套用至所有可見全景項目。 註: 尺寸量測沒有關聯性。
	產生局部尺寸量測	可根據自訂座標系統，產生包含所選全景項目邊界方塊之高度、長度與寬度的三個標籤。如果沒有選擇全景項目，尺寸會套用至所有可見全景項目。 註: 請在執行此指令之前，使用視埠的使用座標系統屬性啟動座標系統。
	在幾何上產生座標系統	可在全景項目的局部畫格上產生座標系統 (CS)。CS 列在「協同作業」樹狀結構與「組合件」樹狀結構中的全景項目下。您可在視埠中或從「屬性」窗格中轉換 CS 全景項目 來變更 CS 原點與方位。若要啟用 CS，請用滑鼠右鍵按一下「協同作業」樹狀結構中的 CS，並按一下啟用座標系統。尺寸以目前 CS 為基礎。
	產生座標系統	可在由您選擇之頂點或軸定義的位置產生座標系統 (CS)。請依照狀態列中的提示執行，進行必要的選擇。CS 列在「協同作業」樹狀結構中與「組合件」樹狀結構的頂層 (CS 與全景項目不相關聯)。您可在視埠中或從「屬性」窗格中轉換 CS 全景項目 來變更 CS 原點與方位。若要啟用 CS，請用滑鼠右鍵按一下「協同作業」樹狀結構中的 CS，並按一下啟用座標系統。尺寸以目前 CS 為基礎。

「切割平面」指令可讓您產生及管理模型的橫截面 (剖面) 視圖。

圖示	指令名稱	說明
	產生切割平面	可在選擇上產生切割平面，並隱藏其他任何可見的切割平面。如果沒有選擇任何全景項目，切割平面就會套用至整個模型。切割平面會以和定位箭頭 垂直的方向產生。最多可以同時顯示三個切割平面。 提示: 若要調整模型方位，讓切割平面與螢幕平行，請連按兩下切割平面。
	產生並加入切割平面	(當您的全景中至少有一個切割平面可見時可用。)可在所選範圍上產生切割平面，並將其新增至全景中，而不隱藏現有的切割平面。如果沒有選擇任何全景項目，切割平面就會套用至整個模型。
	從 3 個點產生切割平面	可從您選擇的三個點產生切割平面。提示：按下 Alt 可選擇圓心。
	移動切割平面	可將所選切割平面移至其他位置。按下 Alt 可對正軸。
	將切割平面套用至選擇	可將切割平面套用至所選幾何全景項目。請選擇切割平面與您要切割的全景項目，然後按一下此指令。若要將全景項目加到選擇，請選擇全景項目，然後按 Ctrl+ 按一下此指令。若要從選擇中移除全景項目，請選擇全景項目，然後按 Shift+ 按一下此指令。
	交織模式	可倒轉全景項目顯示情形 (可翻轉正面空間不透明度與背面空間不透明度屬性值)：
	反轉切割平面	可倒轉由所選切割平面產生之模型的切割與非切割零件。
	從切割平面產生切割線全景項目	(當切割平面的切割線屬性已啟用時可用。)可產生您可移動的獨立切割線全景項目。
	儲存切割線	可將切割線儲存到向量影像檔案中。
