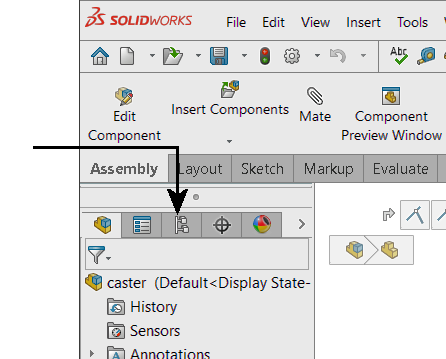

模型組態視圖 您可以使用模型組態視圖在文件中產生、選擇和檢視零件和組合件的多種模型組態。 「ConfigurationManager：CAD 系列」 標籤會針對已更新至 3DEXPERIENCE Platform 的模型顯示。ConfigurationManager」 標籤會針對未更新至 3DEXPERIENCE Platform 的模型顯示。ConfigurationManager：「CAD 家族」標籤會以實體產品和呈現方式來顯示模型組態。 您可以分割模型組態視圖，並顯示兩個模型組態視圖副本，或是將模型組態視圖與 FeatureManager (特徵管理員) 或 PropertyManager 合併。 模型組態視圖有一個區段可控制顯示狀態。 若要存取模型組態視圖，請按一下「ConfigurationManager：CAD 家族 」標籤或「ConfigurationManager 」標籤 (位於管理員窗格頂部)。 CAD 家族圖示 CAD 家族物件 您可以針對 3DEXPERIENCE Platform 產生不同模型組態的物件。 實體產品 您可在零件表上訂購有零件編號的模型組態。 呈現方式 顯示實體產品狀態的實體產品子模型組態。 ConfigurationManager 圖示 SOLIDWORKS 組合件或零件。 手動產生的模型組態。 使用設計表格產生的模型組態。 手動產生含有爆炸狀態或導出模型組態的模型組態。 使用設計表格產生的模型組態，且含有爆炸狀態或導出模型組態。 模型組態中有完整且最新的資料集。 下次儲存時會產生模型組態的完整資料集。 共用模型組態圖示 Excel 設計表格 當模型包含設計表格時顯示。按右鍵來編輯、儲存、或刪除設計表格。 模型組態表格 當模型有兩個或多個模型組態時顯示。按一下滑鼠右鍵來修改表格。 PropertyManager 當您在 Configuration Publisher 對話方塊中定義自訂 PropertyManager 時顯示。這些 PropertyManagers 讓您能在將零件放置於組合件中時選擇其模型組態。按右鍵來修改 PropertyManager。 上層主題使用者介面 顯示模型組態預覽 您可以在 PropertyManager 中顯示零件或組合件的模型組態預覽。 您不需開啟模型組態才能夠檢視，這樣在複雜的零件及組合件中相當節省時間。 在 PropertyManager 中顯示模型組態的預覽： 在 ConfigurationManager 標籤中，用滑鼠右鍵按一下欲預覽的模型組態，然後選擇顯示預覽。 模型組態預覽出現在 PropertyManager 中。 如果沒有顯示預覽，請開啟每個模型組態，然後在各個模型組態中儲存文件。下一次您選擇顯示預覽時，預覽就會出現。 在圖面中按一下來隱藏預覽。 自訂模型組態排序順序 您可以指定模型組態的列示順序。若要自訂模型組態排序順序： 在「ConfigurationManager：CAD 家族 」標籤或「ConfigurationManager 」標籤中，用滑鼠右鍵按一下最上層模型組態，然後按一下樹狀結構順序。 選擇選項： 選項 敘述 數值 按字母或數值遞增排序。 實際順序 按字母順序排序。 手動 (拖曳及置放) 在模型組態樹狀結構中拖曳模型組態。放開游標時，正在移動的模型組態將會置放於強調顯示的項目之後。僅可於「ConfigurationManager 」標籤中使用。 根據歷程記錄 依模型組態的產生日期排序，最後產生的模型組態會位於清單底部。 設計表格 依設計表格的模型組態清單排序。在模型有設計表格時可使用。
模型組態視圖 您可以使用模型組態視圖在文件中產生、選擇和檢視零件和組合件的多種模型組態。 「ConfigurationManager：CAD 系列」 標籤會針對已更新至 3DEXPERIENCE Platform 的模型顯示。ConfigurationManager」 標籤會針對未更新至 3DEXPERIENCE Platform 的模型顯示。ConfigurationManager：「CAD 家族」標籤會以實體產品和呈現方式來顯示模型組態。 您可以分割模型組態視圖，並顯示兩個模型組態視圖副本，或是將模型組態視圖與 FeatureManager (特徵管理員) 或 PropertyManager 合併。 模型組態視圖有一個區段可控制顯示狀態。 若要存取模型組態視圖，請按一下「ConfigurationManager：CAD 家族 」標籤或「ConfigurationManager 」標籤 (位於管理員窗格頂部)。 CAD 家族圖示 CAD 家族物件 您可以針對 3DEXPERIENCE Platform 產生不同模型組態的物件。 實體產品 您可在零件表上訂購有零件編號的模型組態。 呈現方式 顯示實體產品狀態的實體產品子模型組態。 ConfigurationManager 圖示 SOLIDWORKS 組合件或零件。 手動產生的模型組態。 使用設計表格產生的模型組態。 手動產生含有爆炸狀態或導出模型組態的模型組態。 使用設計表格產生的模型組態，且含有爆炸狀態或導出模型組態。 模型組態中有完整且最新的資料集。 下次儲存時會產生模型組態的完整資料集。 共用模型組態圖示 Excel 設計表格 當模型包含設計表格時顯示。按右鍵來編輯、儲存、或刪除設計表格。 模型組態表格 當模型有兩個或多個模型組態時顯示。按一下滑鼠右鍵來修改表格。 PropertyManager 當您在 Configuration Publisher 對話方塊中定義自訂 PropertyManager 時顯示。這些 PropertyManagers 讓您能在將零件放置於組合件中時選擇其模型組態。按右鍵來修改 PropertyManager。 上層主題使用者介面 顯示模型組態預覽 您可以在 PropertyManager 中顯示零件或組合件的模型組態預覽。 您不需開啟模型組態才能夠檢視，這樣在複雜的零件及組合件中相當節省時間。 在 PropertyManager 中顯示模型組態的預覽： 在 ConfigurationManager 標籤中，用滑鼠右鍵按一下欲預覽的模型組態，然後選擇顯示預覽。 模型組態預覽出現在 PropertyManager 中。 如果沒有顯示預覽，請開啟每個模型組態，然後在各個模型組態中儲存文件。下一次您選擇顯示預覽時，預覽就會出現。 在圖面中按一下來隱藏預覽。 自訂模型組態排序順序 您可以指定模型組態的列示順序。若要自訂模型組態排序順序： 在「ConfigurationManager：CAD 家族 」標籤或「ConfigurationManager 」標籤中，用滑鼠右鍵按一下最上層模型組態，然後按一下樹狀結構順序。 選擇選項： 選項 敘述 數值 按字母或數值遞增排序。 實際順序 按字母順序排序。 手動 (拖曳及置放) 在模型組態樹狀結構中拖曳模型組態。放開游標時，正在移動的模型組態將會置放於強調顯示的項目之後。僅可於「ConfigurationManager 」標籤中使用。 根據歷程記錄 依模型組態的產生日期排序，最後產生的模型組態會位於清單底部。 設計表格 依設計表格的模型組態清單排序。在模型有設計表格時可使用。
顯示模型組態預覽 您可以在 PropertyManager 中顯示零件或組合件的模型組態預覽。 您不需開啟模型組態才能夠檢視，這樣在複雜的零件及組合件中相當節省時間。 在 PropertyManager 中顯示模型組態的預覽： 在 ConfigurationManager 標籤中，用滑鼠右鍵按一下欲預覽的模型組態，然後選擇顯示預覽。 模型組態預覽出現在 PropertyManager 中。 如果沒有顯示預覽，請開啟每個模型組態，然後在各個模型組態中儲存文件。下一次您選擇顯示預覽時，預覽就會出現。 在圖面中按一下來隱藏預覽。
自訂模型組態排序順序 您可以指定模型組態的列示順序。若要自訂模型組態排序順序： 在「ConfigurationManager：CAD 家族 」標籤或「ConfigurationManager 」標籤中，用滑鼠右鍵按一下最上層模型組態，然後按一下樹狀結構順序。 選擇選項： 選項 敘述 數值 按字母或數值遞增排序。 實際順序 按字母順序排序。 手動 (拖曳及置放) 在模型組態樹狀結構中拖曳模型組態。放開游標時，正在移動的模型組態將會置放於強調顯示的項目之後。僅可於「ConfigurationManager 」標籤中使用。 根據歷程記錄 依模型組態的產生日期排序，最後產生的模型組態會位於清單底部。 設計表格 依設計表格的模型組態清單排序。在模型有設計表格時可使用。
