產生組合件零組件的鏡射副本

在組合件中，如果您鏡射零組件，加入鏡射會使鏡射成為零組件的另一個副本，並以準面為軸對稱放置鏡射。

產生鏡射副本對於對稱的零組件最為實用。

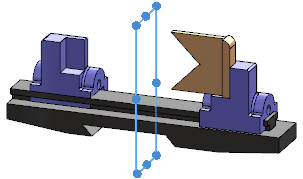

鏡射之前

鏡射之後

若要產生鏡射副本並指定其方位：

1. 在開啟的組合件文件中，按一下鏡射零組件 (「組合件」工具列)，或按一下 插入 > 鏡射零組件 。
2. 在 PropertyManager 中的選擇之下：
   1. 針對鏡射基準面，選擇一個平面或平坦面作為鏡射的基準圖元。
   2. 對於鏡射的零組件，選擇一個或多個要鏡射的零組件。
3. 按一下下一步 。
4. 在 PropertyManager 的步驟2： 設定方位頁，在鏡射類型下，按一下邊界方塊中心、質量中心或零組件原點。
   以邊界方塊中心放置鏡射的零組件通常更符合不對稱零組件的需要，因為邊界方塊不會受到零組件特徵的影響。
5. 在定位零組件下，選擇您要加入鏡射副本的零組件。
6. 按一下零組件方位選項：

   方位選項	說明
   X 鏡射、Y 鏡射	環繞平面的 X 和 Y 軸鏡射。
   X 鏡射並反轉、Y 鏡射	X 和 Y 軸以平面為基準進行鏡射，但 X 軸方向反轉。
   X 鏡射、Y 鏡射並反轉	X 和 Y 軸以平面為基準進行鏡射，但 Y 軸方向反轉。
   X 鏡射並反轉、Y 鏡射並反轉	環繞 X 和 Y 軸方向反轉平面的 X 和 Y 軸鏡射。

7. 按一下 。
   零組件的新副本隨即加至組合件，並會以您所選擇的的平面為基準進行鏡射。 鏡射零組件 特徵會加入到 FeatureManager (特徵管理員) 中。
