SOLIDWORKS Electrical 3D - 練習 1

在本練習中，您可以更新 3D 組合件以與 SOLIDWORKS Electrical 3D 的機櫃佈局和線路設計程序相容。精靈可協助您管理電纜和電線連接點、定義面，以及指定結合參考。

首先，下載練習 1 回路工程，將其解壓縮至本機磁碟，然後將其解除建立記錄檔。

定義面與導軌結合

  1. 在 SOLIDWORKS 中，按一下檔案 > 開啟，然後瀏覽至 EW4SW_Exercise01.proj\Projects\2\SolidWorks\lc1d1210b7_ew.SLDPRT。
  2. 按一下工具 > SOLIDWORKS Electrical > Electrical 零組件精靈 以啟動線路設計零組件精靈。
  3. 在結合參考標籤的零組件對正選項下，按一下定義面。
  4. 在定義零組件的所有面 PropertyManager 中，針對四個選擇區的每一個，按一下零組件的對應面，然後按一下 以定義面。請觀看影片以取得詳細資料。
  5. 在線路設計零組件精靈中，定義導軌結合：
    1. 在結合參考標籤的參考名稱下，按一下針對導軌，並針對選用結合參考，按一下新增。

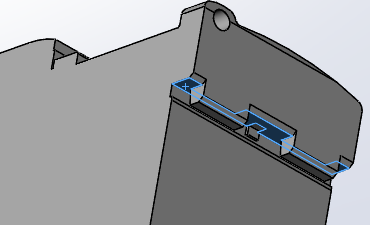

    2. 在產生結合參考 PropertyManager 中，針對導軌的頂面，選擇顯示的面。

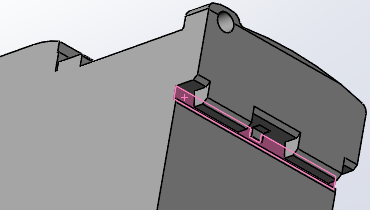

    3. 針對導軌正面，選擇顯示的面。

  6. 按一下 以定義導軌結合參照。
  7. 按一下儲存並完成。

    針對您產生連接點的下一個工作保持線路設計零組件精靈開啟。



產生連接點

  1. 在線路設計零組件精靈的線路設計功能點標籤上，在 CPoint 類型下，選擇來自製造商設備型號的 CPoint，然後按一下新增。
  2. 在來自製造商設備型號的 CPoint PropertyManager, 的選擇製造商設備型號下，按一下瀏覽。
  3. 在製造商設備型號選擇對話方塊中：
    1. 在濾器標籤的製造商設備型號下，針對製造商，指定 Schneider Electric。
    2. 如需參考，請輸入 lc1d12。
    3. 在分類下，針對分類中，按一下任何分類。
    4. 按一下搜尋 。

      系統會找到所需的零組件。

    5. 按一下零組件，然後按一下選擇。

      在 PropertyManager 中會填入端子清單，但尚未指定連接點。

  4. 按一下 以保持 PropertyManager 開啟。

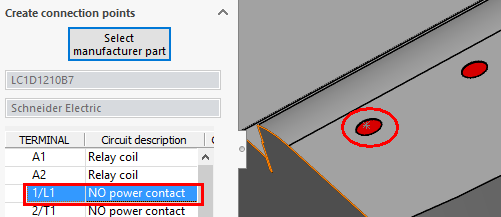

  5. 在端子清單下，選擇標注下的第一個項目，然後選擇圖面中的對應零組件端子圖元。

    所選項目會出現在所選圖元下。在連接點名稱下，清單會顯示所選圖元。

  6. 按一下。

    在連接點名稱下，清單會顯示所選圖元。

  7. 重複步驟 5 和 6 以產生所有連接點。

  8. 關閉 PropertyManager，然後關閉精靈並將檔案儲存到回路工程的 SOLIDWORKS 資料夾中。

    您會在練習 2 中再次使用此零件。
