SOLIDWORKS Electrical 3D - 練習 2

在本練習中，您會解除建立回路工程的記錄檔，並將線槽、導軌和零組件插入機櫃。

首先，下載練習 1 回路工程，將其解壓縮至本機磁碟，然後將其解除建立記錄檔。

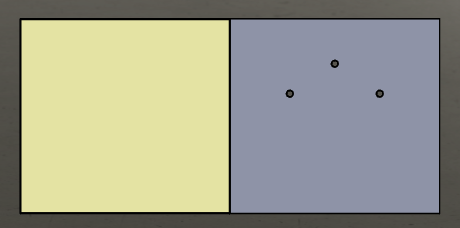

插入機櫃

  1. 在工作窗格的 SOLIDWORKS Electrical 3D 標籤上展開項目 1，用右鍵按一下機櫃組合件，然後按一下開啟。

    SOLIDWORKS Electrical Manager 會在左窗格中開啟。

  2. 用右鍵按一下 178864 (機櫃)，然後按一下插入。
  3. 在圖面中，拖曳機櫃並按一下以放置機櫃，然後按一下 。

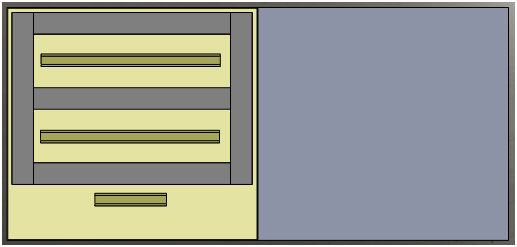

插入線槽和導軌

請先插入五個大小符合所需值的線槽。前 3 個圖元是水平線槽，後 2 個是垂直線槽。將線槽放置在大約如影片所示的位置，並使用結合來放置線槽。然後插入三條垂直導軌。

  1. 在 SOLIDWORKS Electrical Manager 中，用右鍵按一下 36212 並選擇插入作為水平線槽。
  2. 拖曳線槽以將其置於圖面中，然後在快顯功能表與 PropertyManager 中按一下 。
  3. 針對如 SOLIDWORKS Electrical Manager 中所示的前三個線槽重複步驟 1 和 2。
  4. 重複步驟 1 和 2 來放置兩個垂直線槽。這次請選擇插入作為垂直線槽。
  5. 在 SOLIDWORKS Electrical Manager 中，用右鍵按一下 178864，然後按一下隱藏以僅顯示線槽。
  6. 在組合件 CommandManager 中，按一下結合 ，然後如影片所示產生五個重合結合與一個平行相距結合。
  7. 關閉結合 PropertyManager 並顯示機櫃。
  8. 為三條導軌重複步驟 1 及步驟 2。這次請為每條導軌選擇插入作為水平導軌。
    從上到下依序插入導軌。

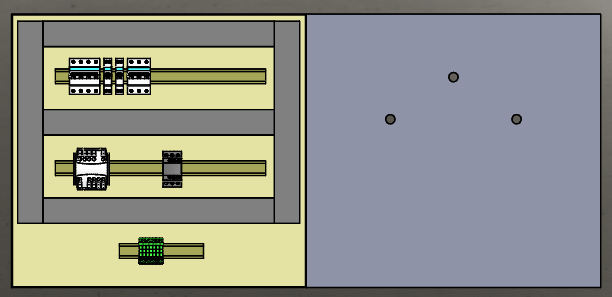

插入零組件

有多種工具可以插入零組件。
若要完成此練習，您必須完成 SOLIDWORKS Electrical 3D 練習 - 1，此練習產生了所需連接點，並確定了面和結合。

若要插入零組件：

  1. 在 SOLIDWORKS Electrical Manager 中，用右鍵按一下 T1 並選擇插入。
  2. 拖曳零組件以將其置於中間導軌上，如影片所示。
  3. 在 SOLIDWORKS Electrical Manager 中，用右鍵按一下 KM1 並選擇從檔案插入。
  4. 在開啟對話方塊中，瀏覽以選擇 EW4SW_Exercise01.proj\Projects\2\SolidWorks\lc1d1210b7_ew.SLDPRT。
  5. 拖曳零組件以將其置於 T1 零組件旁的中間導軌上。
  6. 在 SOLIDWORKS Electrical Manager 中，多重選擇零組件 Q1、Q2、Q3 與 Q4，按一下右鍵，然後選擇插入。

    在插入順序對話方塊中，您可以視需要變更插入順序。

  7. 按一下確定來接受預設順序。
  8. 拖曳以將第一個零駔件置於上方導軌上。
  9. 在多個插入 PropertyManager 中：
    1. 在多個插入下方，針對方向按一下右視。
    2. 在間距下方，輸入 10。
    3. 按一下。

    軟體會從左到右插入四個零組件，間距為 10mm。

  10. 在 SOLIDWORKS Electrical Manager 中，用右鍵按一下 X1 並選擇插入端子。
    X1 零組件包含多個端子，您插入時的方向和間距與上一個步驟相同。
  11. 拖曳零組件以將其置於下方導軌上，然後按一下 。
  12. 在插入端子 PropertyManager 中，在多個插入下方：
    1. 按一下右視。
    2. 針對間距輸入 0。
    3. 按一下。

    軟體會將七個端子並排放置。

  13. 按一下後視 。

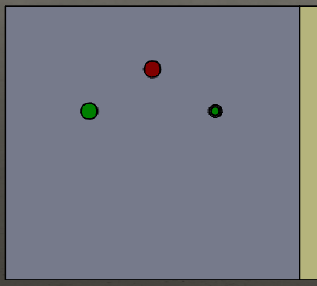

  14. 如影片所示，在機櫃門上插入 S1、S2 與 H1 零組件。

  15. 旋轉模型來檢視機櫃門的另一端。
  16. 在 CommandManager 的組合件標籤上，使用結合 工具為三個零組件及其孔新增重合結合。
  17. 按一下前視 。
  18. 如影片所示，使用結合工具在三個零組件與機櫃門邊緣之間新增平行結合。

請保持此工程開啟，因為您會在練習 3 中再次使用此工程。
