SOLIDWORKS Electrical 3D - 練習 3

在此練習中，您可以使用 3D 模型資料來產生您插入到圖紙中的 2D 視圖。然後您可以產生工程圖紙。

如果您尚未完成之前的練習，請下載練習 2 回路工程，將其解壓縮至本機磁碟，然後將它解除建立記錄檔。

產生 2D 視圖

  1. 在 SOLIDWORKS Electrical 3D 中開啟機櫃工程。
  2. 在 CommandManager 的 SOLIDWORKS Electrical 3D 標籤上，按一下產生 2D 圖紙 。

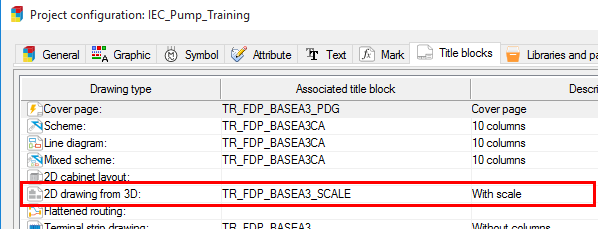

    2D 圖紙檔案會在圖面中開啟。軟體使用回路工程組態中圖框設定的尺寸。

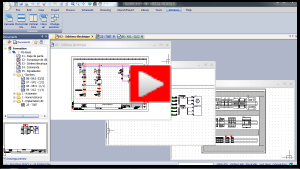

  3. 從視圖調色盤工作窗格中，拖曳正面工程視圖，然後按一下以將其置於工程圖頁上，如影片所示。

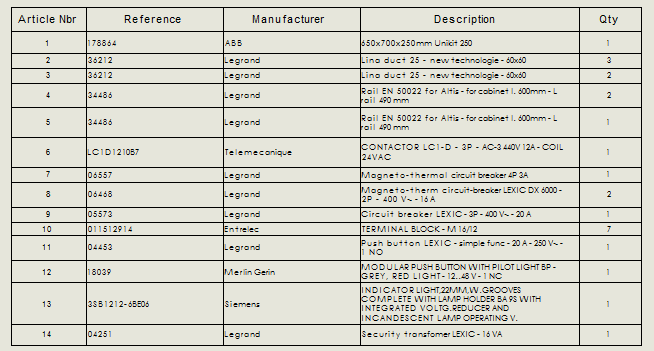

  4. 按一下插入 > 表格 > 零件表。

    SOLIDWORKS 會管理 BOM。其為零件表，不是設備清單 (例如您可能在 SOLIDWORKS Electrical Schematic 中所有的設備清單)。您主要可以使用此 SOLIDWORKS BOM 來符合機械圖紙需求。

  5. 在 PropertyManager 中：
    1. 選擇工程視圖。
    2. 在表格範本下，選擇 bom-standard。
    3. 在 BOM 類型下，按一下只有上層。
    4. 按一下。
  6. 拖曳 BOM 並按一下以將其置於工程視圖下方。
  7. 使用游標停放工具來修改 BOM：
    • 刪除材料欄。
    • 針對零件編號欄使用欄屬性編輯工具來顯示製造商設備型號。
    • 新增製造商欄。

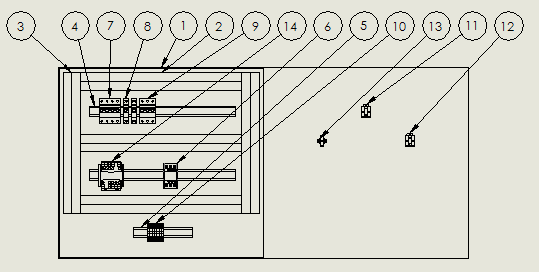

  8. 在 CommandManager 的註記標籤上，按一下自動零件號球 並按一下工程視圖以自動放置零件號球。
  9. 在 PropertyManager 中：
    1. 在零件號球佈局下，按一下零件號球的配置為上方 並清除忽略多個副本。
    2. 按一下。
  10. 確認零件號球編號與 BOM 中的項目相符。

  11. 從視圖調色盤工作窗格中，拖曳背面工程視圖，然後按一下以將其置於工程圖頁上，如影片所示。

    請確認其下方有鑽孔表格的空間。若要正確填入鑽孔表格，必須隱藏門零組件。

  12. 在圖面中，選擇工程視圖。
  13. 在 PropertyManager 的儲存視圖為下，按一下詳細屬性。
  14. 在工程視圖屬性對話方塊的隱藏/顯示零組件標籤上，選擇您在工程視圖中插入的三個孔，然後按一下確定與 關閉對話方塊與 PropertyManager。

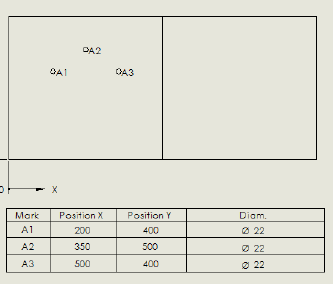

  15. 按一下插入 > 表格 > 鑽孔表格。
  16. 在 PropertyManager 中：
    1. 在基準，針對原點，在工程視圖中，選擇機櫃的左下方頂點。
    2. 在鑽孔下，針對邊線/面，在工程視圖中，選擇三個鑽孔。
    3. 按一下。
    4. 拖曳以將鑽孔表格置於工程圖頁上，然後按一下以放置它。

產生工程圖紙

您可以從 2D 圖紙產生工程圖紙。此程序會自動新增圖框，並將檔案以 .EWG 格式儲存在回路工程的 Drawings 目錄中。

產生工程圖紙︰

  1. 在您產生的圖紙中，按一下工具 > SOLIDWORKS Electrical > 產生工程圖紙 。

    系統會通知您，系統已產生工程圖紙，並將其新增至工程。

  2. 在 SOLIDWORKS Electrical 工作窗格中，用右鍵按一下機櫃，然後選擇預覽。

    工程圖紙的預覽即會出現。
