SOLIDWORKS Electrical 3D - 練習 4

在此練習中，您可以準備組合件，在 3D 佈局中產生電纜和電線的路線。

此練習是以練習 3 的檔案為基礎。如果您尚未完成該練習，請下載練習 3 回路工程，將其解壓縮至本機磁碟，然後將它解除建立記錄檔。

修改機櫃

在您產生電纜和電線的路線之前，您必須先修改現有組合件。在機櫃組合件中，您可將電纜壓蓋新增至機櫃底部的三個孔中。

修改機櫃：

  1. 在 SOLIDWORKS Electrical 3D 中，開啟機櫃組合件。
  2. 在 CommandManager 的組合件標籤上，按一下插入零組件 。

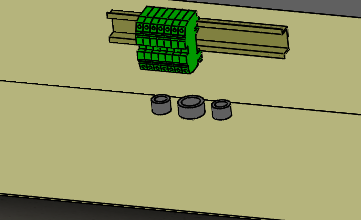

  3. 在對話方塊中，瀏覽以從 SOLIDWORKS Electrical 資料資料夾中開啟和插入壓蓋檔案，其位於 ProgramData\SOLIDWORKS Electrical\SOLIDWORKS\sldPrt。機櫃底部有三個孔。將兩個 14 電纜壓蓋 (Cable_gland_14.SLDPRT) 插入兩個外部孔，並將一個 20 電纜壓蓋 (Cable_gland_20.SLDPRT) 插入中間孔。在您插入每個壓蓋後按一下 ，然後重複此程序。請觀看影片以取得詳細資料。
  4. 在 CommandManager 的組合件標籤上，按一下結合 並在壓蓋與孔之間產生同軸心結合。

處理泵裝置

現在您可將符號與零組件相關聯，然後插入機櫃。

處理泵裝置：

  1. 從 SOLIDWORKS Electrical 3D 工程中，開啟 (480.SLDASM。
  2. 在 CommandManager 的組合件標籤上，按一下插入零組件 。
  3. 瀏覽至 \ProgramData\SOLIDWORKS Electrical\Projects\nn\PUMP\EW_PUMP_TANK_PANEL_SUPPORT.SLDASM 並將泵裝置 () 插入至圖面。
  4. 在 SOLIDWORKS Electrical Manager 中，展開 L2 Pump Building。
  5. 在圖面中，用右鍵按一下底部零組件並選擇隱藏零組件，使您能夠存取其後方的零組件。
    然後將這三個零組件與電氣符號相關聯。

  6. 將零組件與符號相關聯：
    1. 在 Electrical Manager 中，用右鍵按一下 B1 並選擇關聯。
    2. 如影片所示，在 PropertyManager 中，針對關聯零組件，在圖面中，選擇上方綠色零組件。
    3. 按一下。
    4. 在關聯電氣零組件對話方塊中，按一下與零件相關聯。

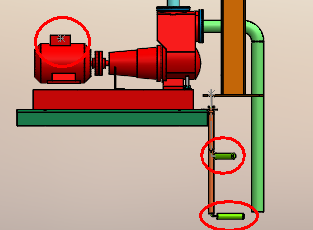

    5. 重複步驟 6a 至 6d，將 B2 感測器符號關聯至下方綠色零組件，並將 PU1 符號關聯至馬達。
  7. 在 FeatureManager(特徵管理員) 設計樹狀結構中，顯示您先前隱藏的底部零組件。

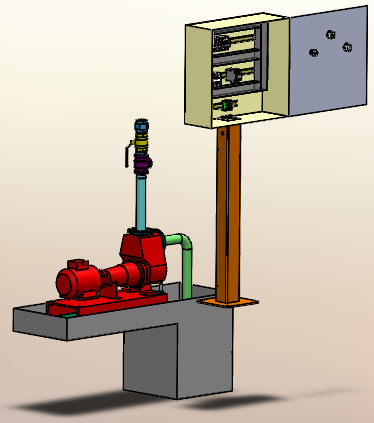

  8. 若要插入機櫃，請在 Electrical Manager 中，用右鍵按一下機櫃，選擇插入，然後按一下 。
  9. 將機櫃拖曳到圖面中，然後按一下以將其放置到大約如影片所示的位置。
  10. 使用結合工具和重合結合將機櫃放入組合件中。

定義電纜的起點和終點

現在您將三條電纜 W1、W2 和 W3，從壓蓋拉到感測器與泵馬達。

定義電纜的起點和終點：

  1. 隱藏組合件的底部零組件以顯示感測器。
  2. 在 CommandManager 的 SOLIDWORKS Electrical 3D 標籤上，按一下設定電纜的起點/終點 。
  3. 在 PropertyManager 中：
    1. 按一下。
    2. 在選擇要產生路線的電纜中，按一下 。
    3. 在選擇電纜對話方塊中，展開 IEC_Pump Training，選擇 W1，然後按一下選擇。
      3D 起點 和 3D 終點欄會顯示連接以協助您檢查工作。
    4. 在 PropertyManager 中，針對選擇電纜起點零組件，選擇如影片所示的上方綠色感測器。
    5. 針對選擇電纜終點零組件，選擇位於機櫃底部的最左側壓蓋。
    6. 按一下。
    7. 針對這些選擇重複步驟 3b 至 3f：
      要產生路線的電纜 原點 機櫃上的終點
      W2 下方綠色感測器 最右側的壓蓋
      W3 泵馬達 中間壓蓋
    8. 按一下。

產生線路設計路徑

線槽包含稱為線路設計路徑的特定線條。您可以繪製線條，然後使用 SOLIDWORKS Electrical 3D 將線條轉換為線路設計路徑。

產生線路設計路徑：

  1. 在機櫃模型中，產生與門平行且偏移 33mm 的平面，其為零組件連接點與門內表面之間的間距。

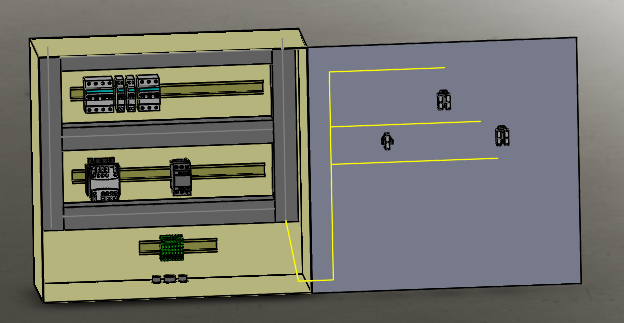

  2. 使用 3D 草圖 工具來繪製如影片所示的線條。

  3. 結束草圖並隱藏您產生的平面。
  4. 在 CommandManager 的 SOLIDWORKS Electrical 3D 標籤上，按一下定義線路設計路徑 。
  5. 在 PropertyManager 中：
    1. 在動作下，按一下轉換草圖。
    2. 針對選擇，在圖面中，選擇您產生的 3D 草圖。
    3. 按一下。

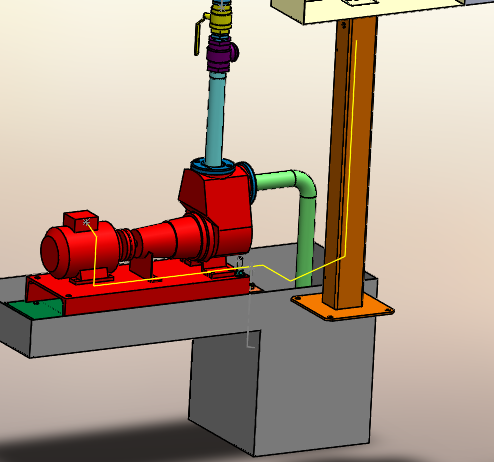

  6. 在泵裝置組合件中，產生如圖所示的 3D 草圖，並使用定義線路設計路徑工具將草圖轉換為線路設計路徑。
