SOLIDWORKS Electrical 3D - 練習 5

在此練習中，您可以產生電線路線及分離電線。

此練習是以練習 4 的檔案為基礎。如果您尚未完成該練習，請下載練習 4 回路工程，將其解壓縮至本機磁碟，然後將它解除建立記錄檔。

產生電線路線

  1. 從您定義路線的練習 4 中開啟機櫃組合件。
  2. 在 CommandManager 的 SOLIDWORKS Electrical 3D 標籤上，按一下產生電線路線 。
  3. 在 PropertyManager 的選擇路線類型下，按一下 SOLIDWORKS 路線，然後按一下 。

    線路設計對話方塊會報告進度。

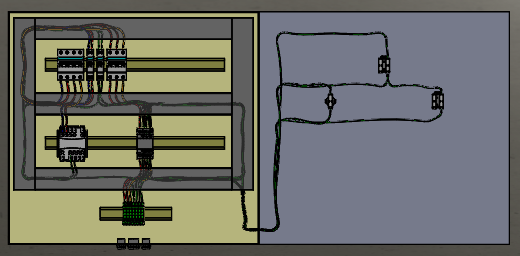

  4. 檢視電線：
    1. 在「立即檢視」工具列中，清除草圖 。
    2. 選擇全部五條水平和垂直線槽，按一下滑鼠右鍵，然後按一下隱藏零組件。

    電線會出現在 FeatureManager(特徵管理員) 設計樹狀結構的下方。

分離電線

分離可定義安裝中特定位置之電線或電纜路徑的授權或禁止。例如，您可以禁止主回路電線穿過線槽。

分離電線：

  1. 在 CommandManager 的 SOLIDWORKS Electrical 3D 標籤上，按一下分離 。
    您定義了下列分離規則：
    • 控制電線 (~24 V) 只穿過右側垂直線槽。
    • 電力電線 (N、L1、L2、L3) 只穿過左側垂直線槽。
  2. 在 PropertyManager 中：
    1. 按一下。
    2. 針對選擇電線樣式或電纜，按一下配線樣式，然後按一下選擇電線樣式。
    3. 在對話方塊中，展開群組：0，選擇 ~24V，然後按一下選擇。

      所選電線樣式會出現在 PropertyManager 清單中。

    4. 在排除下，在圖面中，選擇最左側的垂直線槽。
    5. 按一下。
    6. 選擇群組：10、兩種電線樣式，並在排除下方，選擇最右側的垂直線槽來重複步驟 3b 到 3e。
    7. 按一下。
  3. 在 FeatureManager(特徵管理員) 設計樹狀結構中，刪除您在上一節中產生的五條電線。
  4. 在 CommandManager 的 SOLIDWORKS Electrical 3D 標籤上，按一下產生電線路線 ，然後按一下 。

    分離規則會將電線樣式從所選線槽中排除出去。
