SOLIDWORKS Electrical 3D - 練習 6

在此練習中，您可在 3D 佈局中產生電纜的路線。

此練習是以練習 4 的檔案為基礎。如果您尚未完成該練習，請下載練習 4 回路工程，將其解壓縮至本機磁碟，然後將它解除建立記錄檔。

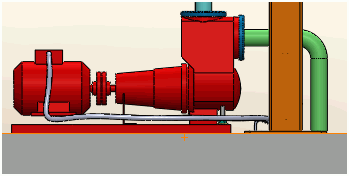

產生電纜的路線

  1. 從先前的練習中開啟泵裝置組合件。

  2. 在 CommandManager 的 SOLIDWORKS Electrical 3D 標籤上，按一下產生電纜路線 。
    初次執行產生路線時，請使用 3DSketch Route 模式，目視檢查是否正確為電纜產生路線。根據線路設計路徑修改線路設計參數。若未為電纜正確產生路線，請核取線路設計分析對話方塊以為佈局偵錯。
  3. 在 PropertyManager 中，針對選擇路線類型，按一下 3D草圖路線，然後按一下 。

    線路設計分析：電纜線路設計對話方塊會報告數個錯誤。

  4. 檢查模型以確定分析錯誤的原因。

  5. 啟動 SOLIDWORKS Routing。
