SOLIDWORKS Electrical Schematic - 練習 6

在此練習中，您可以管理等電位編號，以及為端子排佈線。

此練習是以您在練習 5 中產生的回路工程為基礎。如果您未完成該工程，您可以下載該回路工程檔案，並在 SOLIDWORKS Electrical 中將它解除建立記錄檔。

如需此練習的參考，請開啟或下載及列印此 PDF 文件。

從面板插入符號

在此練習中，您可使用面板中的零組件清單產生新原理圖圖紙、繪製電線，以及放置指示器。

從面板插入符號：

  1. 在文件 面板上，用右鍵按一下 1 - My Book 並按一下新增 > 原理圖以將原理圖 05 新增至檔案。
  2. 用滑鼠右鍵按一下原理圖 05，然後按一下屬性。
  3. 在對話方塊的描述下，針對描述 (您的語言)，輸入 Signaling，然後按一下確定。
  4. 按一下原理圖 > 繪製單一電線 。
  5. 如影片所示，在指令 面板上，釘住回路電線標籤，然後繪製兩條水平和兩條垂直電線。
  6. 在零組件 面板上的 L3 - 工作臺下：
    1. 用右鍵按一下 =F1-H1，按一下插入符號 ，然後在圖面中，按一下以將符號置於最左側的垂直電線上。
    2. 針對符號 =F1-H2 重複步驟 6a，然後將它置於最右側的垂直電線上。
    3. 關閉指令面板並檢閱您的工作。

放置多語言文字

在此練習中的圖紙原理圖 05 上，您放置了可譯文字的兩個副本：Motor 1 On 與 Motor 2 On。多語言文字比基本文字更好，因為應用程式將其儲存在回路工程資料庫中。

放置多語言文字：

  1. 按一下繪製 > 多語言文字 。
  2. 在圖面中，按一下最左側垂直線下方，放置多語言文字。
  3. 在指令面板上：
    1. 在文字下，針對英文輸入 Motor 1 \P ON。
    2. 在格式下，清除使用工程組態。
    3. 在主要語言 (您的語言) 下，針對字型選擇 Arial。
    4. 將文字高度指定為 6，將色彩指定為藍色。
    5. 在調整下，選擇中上方。
    6. 按一下。
  4. 重複步驟 1 至 3 以針對最右側垂直線輸入文字 Motor 2 \P ON。

在圖紙之間放置極性起點和終點

在此練習中，您將極性起點和終點置於圖紙原理圖 03 和 04 之間。

在圖紙之間放置極性起點和終點：

  1. 開啟文件 03 - Electrical scheme。
  2. 按一下原理圖 > > 起點-終點箭頭 。
  3. 在起點 - 終點管理器對話方塊中：
    1. 使用上一個與下一個工具來在左側並排顯示中開啟 03 - Electrical scheme 文件，並在右側並排顯示中開啟 04 - Command。
    2. 如影片所示，按一下單一插入 ，然後在左側並排顯示中，選擇起點的上方電線末端，然後在右側並排顯示中，選擇終點的上方電線末端。

    3. 在左側並排顯示中，從起點的上方選擇第二條電線的末端，然後在右側並排顯示中，選擇終點的下方電線末端。

    4. 按一下關閉以返回文件 03 - Electrical。
  4. 若要確認您已正確指定起點與終點，請用右鍵按一下 04-2 的上方起點箭頭，然後按一下 至 > 04-2 終點箭頭。

    終點箭頭 03-10 會在 04 - Command 文件中開啟。如果沒有，請檢查您的工作。

等電位編號

在此練習中，您會將電線重新編號，並修改文字。

執行等電位編號：

  1. 開啟文件 03 - Electrical scheme。
  2. 按一下處理 > 編號新電線 。

    當系統提示您重新編號新電線而不修改現有號碼時，請按一下是。

  3. 放大原理圖的左上角，方塊選擇顯示的四條電線，按一下滑鼠右鍵，然後按一下編輯電線標注 。

  4. 在對話方塊的新增下方，輸入新電線標注號碼，然後按一下確定。
    舊 新增
    L3-1 T
    L2-1 S
    L1-1 R(&R)
    N-1 N

    接下來，您可以修改 48V DC 電線的編號公式。

  5. 放大文件的右上角。
  6. 按一下工程 > 組態 > 電線樣式
  7. 在電線樣式管理器的左窗格中，在群組 0 下，選擇 48V - 工作，然後按一下屬性 。
  8. 在對話方塊的一般下，選擇等電位公式，然後在列的右側，按一下公式 。
  9. 在公式管理器中，選擇 編號 3，檔案標注/等電位計數器，按一下取代公式，然後按一下確定。
  10. 按一下確定與關閉返回文件 03 - Electrical scheme。

    接下來，您可以更新圖紙編號，但不會遺失您所做的手動編號。

  11. 按一下處理 > 電線重新編號 。
  12. 在對話方塊的電線編號下，按一下重新計算電線編號，清除重新計算手動編號，然後按一下確定。
  13. 出現有關重新計算現有電線編號的警告提示時，按一下是繼續。

    接下來，您可以管理文字位置和可見度。請觀看影片從 1:28 時間點開始的部分。

  14. 按一下原理圖 > 對正文字 。
  15. 根據視訊，方塊選擇文字，繪製水平或垂直線，然後按一下以沿該線對正文字。
  16. 按一下原理圖 > 顯示文字 > 顯示 / 隱藏電線標注並方塊選擇影片中顯示的文字以將其隱藏。

    最後，您可以編輯電線標注並指定起點和終點箭頭。

  17. 開啟文件 05 - Signaling，放大至左上角，用右鍵按一下電線末端，然後按一下編輯電線標注。

  18. 在對話方塊的等電位標注下，針對新增，輸入 03/5。

    出現有關重複標注的提示時，按一下是，然後按一下確定。

  19. 放大至左上角，用右鍵按一下電線末端，然後按一下編輯電線標注。

  20. 在對話方塊的等電位標注下，針對新增，輸入 03/6。
  21. 出現有關重複標注的提示時，按一下是，然後按一下確定。

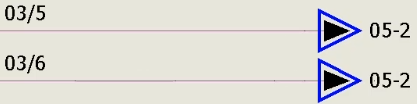

  22. 按一下原理圖 > 起點 - 終點箭頭 > 自動插入。

    對話方塊會顯示用於起點和終點的箭頭。

  23. 選擇連接有相同標注的所有等電位 (未顯示在影片中)，然後按一下確定。

    這會自動連接具有相同號碼的電線。

  24. 針對兩條所選電線，在文件03 - Scheme 與 05 - Signaling 中檢視所選起點與終點箭頭。

佈線與編輯端子排

在此練習中，您會放置端子，並使用佈線方框圖中保留的電纜為其進行佈線。然後您會將圖紙產生至資料夾。

佈線與編輯端子排：

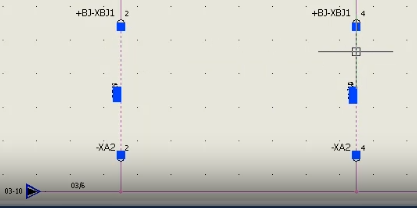

  1. 如影片所示，在文件 05 - Signaling 中，用右鍵按一下最左側的垂直線，然後按一下關聯電纜接線端。

  2. 在對話方塊中：
    1. 在上方面板中，針對電纜，在描述下，展開 F1 - 主功能 > W4 並選擇項目 1。
    2. 在下方面板中，針對要與電纜接線端相關聯的電線選擇電線 05/2。
    3. 在功能表中，按一下關聯電纜接線端 ，然後按一下確定。
  3. 如影片所示，用右鍵按一下最左側的垂直線，然後按一下關聯電纜接線端。

  4. 在對話方塊中：
    1. 在上方面板中，針對電纜，在描述下，展開 F1 - 主功能 > W4 並選擇項目 2。
    2. 在下方面板中，針對要與電纜接線端相關聯的電線選擇電線 05/7。
    3. 在功能表中，按一下關聯電纜接線端 ，然後按一下確定。
    圖面中的關聯電線變更色彩。

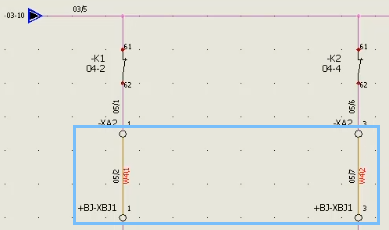

  5. 方塊選擇如影片所示的兩條電線，按一下滑鼠右鍵，然後按一下關聯電纜接線端。

  6. 在對話方塊中：
    1. 在上方面板中，針對電纜，在描述下，展開 F1 - 主功能 > W4 並選擇項目 3 與 4。
    2. 在下方面板中，針對要與電纜接線端相關聯的電線選擇電線 05/5 與 電線 05/10。
    3. 在功能表中，按一下關聯電纜接線端 ，然後按一下確定。

    接下來，編輯端子排，將電纜與其關聯。

  7. 按一下工程 > 端子排 。
  8. 在端子排管理器的標注下，選擇 XBJ1 並按一下編輯 。
  9. 如影片所示，在端子排編輯器中，選擇右側的最上方兩條電纜。

  10. 在進階標籤上，按一下關聯電纜接線端 。
  11. 在對話方塊中：
    1. 在上方面板中，針對電纜，在描述下，展開 F1 - 主功能 > W5 並選擇栗色與藍色。
    2. 在下方面板中，針對要與電纜接線端相關聯的電線選擇電線 05/4 與 電線 05/3。
    3. 在功能表中，按一下關聯電纜接線端 ，然後按一下確定。
  12. 重複步驟 9 至 11，將下方兩條電纜 05/9 及 05/8 與電纜接線端 W6 栗色及藍色電線相關聯。
  13. 關閉端子排編輯器和端子排管理器。

    接下來，您可以使用端子排編輯器為 M2 馬達佈線。

  14. 在文件 03 - Electrical scheme 中，按一下 Project > Terminal strips 。
  15. 在端子排管理器的標注下，選擇 XM1 並按一下編輯 。
  16. 如影片所示，在端子排編輯器中，選擇左側三條纜線，按一下滑鼠右鍵，然後按一下關聯電纜接線端。

  17. 在對話方塊中：
    1. 在上方面板中，針對電纜，在描述下，展開 F1 - 主功能 > W2 並選擇項目 1、2 與 3。
    2. 在下方面板中，針對要與電纜接線端相關聯的電線選擇這三條電線。
    3. 在功能表中，按一下關聯電纜接線端 ，然後按一下確定。
  18. 關閉端子排編輯器和端子排管理器。

    接下來，您可以使用端子排編輯器為 M1 馬達佈線。

  19. 方塊選擇如影片所示的左下方電線，按一下滑鼠右鍵，然後按一下關聯電纜接線端。

  20. 在對話方塊中：
    1. 在上方面板中，針對電纜，在描述下，展開 F1 - 主功能 > W1 並選擇項目栗色、黑色與藍色。
    2. 在下方面板中，針對要與電纜接線端相關聯的電線選擇這三條電線。
    3. 在功能表中，按一下關聯電纜接線端 ，然後按一下確定。

    最後，您會在名為 Terminal Strips 的資料夾中產生端子排圖紙。

  21. 按一下工程 > 端子排 。
  22. 在端子排管理器的標注下，選擇標注下的全部四個項目，並在功能表中按一下終點資料夾 。
  23. 在對話方塊中，按一下新資料夾 。
  24. 在資料夾對話方塊的描述下，針對描述 (您的語言)，輸入 Terminal Strips，然後按兩次確定。
  25. 在端子排管理器中，按一下產生圖紙 。

    隨即出現進度對話方塊，然後顯示摘要對話方塊。

  26. 關閉摘要對話方塊和端子排管理器。
  27. 在文件面板上，展開 1 - 端子排，然後按一下每個項目來檢查您的工作。
