SOLIDWORKS Electrical Schematic - 練習 12

在此練習中，您會學到如何從現有圖框產生新圖框。您可以編輯新圖框來變更其屬性及圖形。

如需此練習的參考，請開啟或下載及列印此 PDF 文件。

產生新圖框

根據「A3 format (10 columns, Titles in English)」(A3 格式 (10 欄，英文)) 圖框，產生一個名為 Training (訓練) 的新圖框。
  1. 按一下資料庫 > 圖框管理 。
  2. 在圖框管理 (ISO 216 - A3 - English) 中，選擇 TR_FDP_BASEA3CA_EN。
  3. 使用複製及貼上工具製作圖框的副本。
  4. 選擇新圖框，然後按一下屬性以變更其名稱。

編輯圖框

  1. 選擇 Training 圖框，然後按一下開啟 圖示。
    使用 0.707 的縮放係數變更至 A4 格式。
  2. 按一下修改 > 縮放比例 以變更縮放比例。

    基準點必須在 (0,0) 座標上。

  3. 刪除圖框中除修訂版表格以外的所有屬性。
    新圖框應允許衍生：
    • 客戶名稱
    • 工程合約編號
    • 描述 - 回路工程的第 1 行
    • 回路工程的可譯數據 #4
    • 文件集標注
    • 文件集描述
    • 繪圖者
    • 日期
    • 圖紙位置描述
  4. 按一下編輯圖框 > 插入屬性 以插入屬性。

    您也可以用右鍵按一下屬性，然後選擇取代屬性。

  5. 從清單中選擇要插入的屬性。
  6. 用右鍵按一下在圖框中插入的屬性，然後選擇屬性以修改例如字型、大小、調整或色彩等樣式。
  7. 如果屬性會衍生具有可譯數據的項目，請勿變更此屬性的語言。
    以語言代碼 (例如 EN 為英語) 取代 L1 字元。
    位置描述資料與 #FOLIO_LOC_TZ_0_L1 屬性相關聯。若要將資料語言保持為英文，如果回路工程語言變更，請將屬性修改為 #FOLIO_LOC_TZ_0_EN。
  8. 修改欄的圖形，以跨圖框寬度產生八個欄。
  9. 放置衍生欄數的屬性。

圖框屬性

將圖框屬性從 A3 更新為 A4 格式。
  1. 在圖框管理中，選擇 Training 圖框，然後按一下屬性。

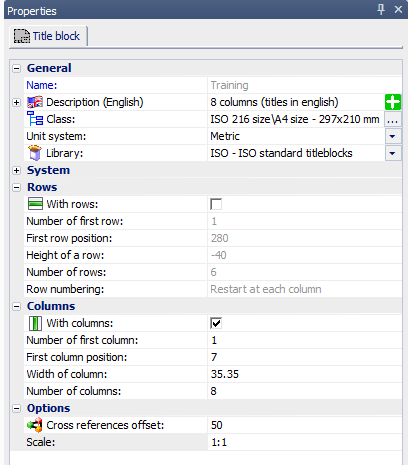

  2. 輸入屬性，如下所示：

檢查圖框

  1. 產生一個使用此圖框的新回路工程。
  2. 在回路工程的不同層級中輸入所需資訊。
  3. 使用符合附錄 12 的交叉引用產生原理圖。
