Aplikování aktivit přesunutí

Aktivity Přesunout slouží k přesouvání entit o určenou vzdálenost nebo úhel.

Chcete-li definovat aktivitu přesunu v definici vlastního bloku, musíte použít aktivitu na element a přiřadit k sadě výběru entit vlastního bloku.

Aktivitu Přesunout můžete aplikovat na následující prvky:

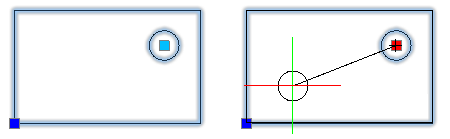

  • Bod. Přesune entity ze sady výběrů libovolným směrem.

    Prvek bodu definuje pozici uchopovacího bodu pro aktivitu přesunutí v referenci bloku.

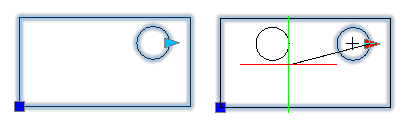

  • Lineární. Přesune entity ze sady výběrů pouze ve směru určeném lineárním prvkem.

    Lineární prvek definuje počet uchopovacích bodů pro aktivitu přesunutí a také jejich pozici v referenci bloku.

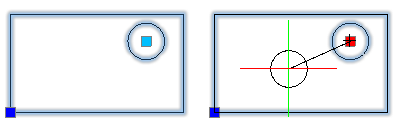

  • Polární. Přesune entity ze sady výběrů libovolným směrem.

  • XY. Přesune entity ze sady výběrů ve směru X, Y nebo XY určeném elementem.

    Element XY definuje počet uchopovacích bodů pro aktivitu přesunutí a také jejich pozici v referenci bloku.

Postup použití aktivity přesunutí na definici vlastního bloku:

  1. V Editoru bloků zadejte do příkazového řádku CBActivityTool.
  2. Určete možnost Přesunout.
  3. V grafické ploše určete jeden z následujících elementů pro přidružení k aktivitě:
    • Bod
    • Lineární
    • Polární
    • XY
  4. Určete hlavní bod elementu, který se přiřadí aktivitě přesunutí.
  5. Určete entity pro přidružení k aktivitě a stiskněte Enter.

    Ikona aktivity se zobrazí na určeném elementu.
