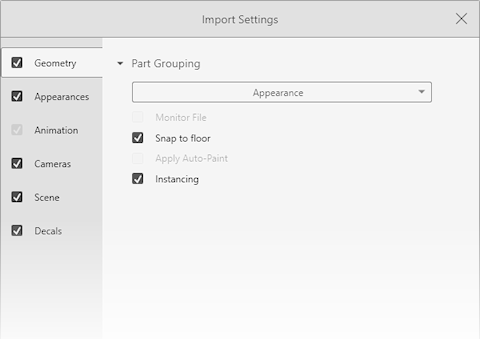

| Groupement de pièces |
|
|
| |
Regroupement de pièces |
Regroupe la géométrie dans des pièces basées sur les calques, apparences et divisions que vous aurez choisies dans le modèle source. Permet d'importer des fichiers SOLIDWORKS .SLDPRT ou .SLDASM. Les options sont les suivantes :
- Composant/Pièce/Corps
- Crée des groupes SOLIDWORKS Visualize imbriqués pour les composants d'assemblage SOLIDWORKS jusqu'aux pièces et corps SOLIDWORKS.
- Crée des groupes imbriqués pour les composants de sous-assemblage, les composants symétriques, les composants de répétition et les dossiers SOLIDWORKS.
- Affine les pièces SOLIDWORKS Visualize en fonction des affectations d'apparence dans chaque corps SOLIDWORKS.
- Prend en charge l'importation des configurations, des animations et des fonctions Surveiller le fichier SOLIDWORKS enregistrées.
- Apparence
- Crée une pièce SOLIDWORKS Visualize à partir de chaque apparence SOLIDWORKS unique.
- Combine la géométrie SOLIDWORKS ayant la même apparence en une seule pièce SOLIDWORKS Visualize.
- Importe des configurations SOLIDWORKS enregistrées.
- N'importe pas les animations SOLIDWORKS enregistrées et ne prend pas en charge la fonctionnalité Surveiller le fichier.
Les noms des pièces importées dépendent de leur ascendance. Avant SOLIDWORKS Visualize 2023, le nom dépendait de l'apparence importée.
|
| |
Surveiller le fichier |
Met automatiquement à jour les modèles lorsque le fichier d'origine est mis à jour et enregistré dans le logiciel 3D. L'application vous informe lorsque les modèles sont mis à jour en externe. Vous pouvez alors accepter ou ignorer les changements. |
| |
Ancrer au sol |
Ancre automatiquement le point le plus bas de votre modèle au sol de votre scène Visualize. |
| |
Appliquer les couleurs automatiques |
Applique les couleurs automatiques (ce qui signifie que le logiciel affecte une apparence) en fonction du modèle de dénomination de la pièce ou du modèle. |
| |
Occurrences |
(Pour les modèles de pièces et d'assemblages SOLIDWORKS qui contiennent de nombreuses copies du même objet, comme des corps ou des composants dupliqués.) Utilise une seule définition de géométrie pour toutes les copies (instances) de l'objet, au lieu d'utiliser toutes les copies de la définition de géométrie pour chaque copie du même objet. Les instances nécessitent moins de mémoire de carte graphique, ce qui améliore les performances de rendu et contribue à réduire la taille du fichier. Si vous modifiez la géométrie source, les modifications se propagent automatiquement à chaque instance.
Les instances utilisent les paramètres d'ombrage et de matériaux définis pour l'objet source. Vous pouvez sélectionner une instance et la repositionner, la redimensionner et la faire tourner. Vous pouvez affecter des apparences à des instances spécifiques à partir de la bibliothèque.
|
| Paramètres de facétisation |
|
|
| |
Qualité |
Détermine la précision des résultats lors de la conversion d'un modèle en polygones. Plus la qualité est élevée, plus les polygones sont utilisés pour représenter des surfaces courbées dans le modèle et plus les résultats sont lisses. Une meilleure qualité de facétisation peut avoir un impact sur la taille du fichier. |
| |
Préférences Avancées |
Vous permet d'affiner la manière dont vos modèles sont facétisés (convertis en polygones). Les options sont les suivantes :
- Tolérance. Définit la distance maximale entre une arête de polygone et la surface NURBS. Utilisez une valeur faible pour créer des facétisations de haute qualité.
Une valeur de faible tolérance génère un grand nombre de polygones.
- Longueur maximale. Définit la longueur maximum d'une arête de polygone. Utilisez une valeur plus faible pour une facétisation plus dense des surfaces planes.
- Angle maximum. Définit l'angle maximum entre les normales des polygones adjacents. Utilisez une valeur plus faible pour éviter que les petites bosses disparaissent.
|
| Paramètres du programme de conception |
|
Permet de définir l'alignement (Axe vertical et Axe de profondeur) et les Unités CAO pour se rapprocher de la configuration du modèle dans le logiciel source. Dans SOLIDWORKS Visualize, les unités sont exprimées en mètres.
|
