Mit Anmerkungen arbeiten

Mit Anmerkungsbefehlen können Sie einem Modell Text-Anmerkungen, Callouts (Angaben), Links und andere Anmerkungen hinzufügen.

Diese Aufgabe zeigt Ihnen, wie Sie:

Siehe auch
Registerkarte "Autor"
Textfeld

Anmerkung erstellen

Sie können eine mit einem Akteur verknüpfte Anmerkung erstellen.

  1. Klicken Sie auf Autor > Anmerkung erstellen.
    Ein Textfeld wird erstellt.
  2. Klicken Sie auf den Akteur, der mit dem Textfeld verknüpft werden soll.
  3. Positionieren Sie das Textfeld, und klicken Sie zur Bestätigung.
  4. Sie können weitere Anmerkungen erstellen oder den Erstellungsmodus beenden.
    • Wiederholen Sie Schritte 2 und 3, um weitere Anmerkungen zu erstellen.
    • Um den Anmerkungserstellungsmodus zu beenden, drücken Sie die Taste Esc.

Erstellen einer Anmerkung mit mehreren Textzeilen

Sie können eine Anmerkung mit mehreren Textzeilen erstellen.

  1. Erstellen Sie eine Anmerkung wie oben beschrieben.
  2. Klicken Sie auf die Anmerkung, um sie auszuwählen, und wählen Sie eine der folgenden Methoden:
    • Klicken Sie erneut auf die Anmerkung, um in den Bearbeitungsmodus zu wechseln. Geben Sie den gewünschten Text ein, und drücken Sie jedes Mal Strg+Eingabe, wenn eine neue Zeile erstellt werden soll.
    • Wählen Sie im Eigenschaftenfeld für die Anmerkung unter Text die Option Text als Zeichenfolge aus. Klicken Sie in das Eigenschaftenfeld für Textzeichenfolge und dann auf die Auslassungspunkte (...). Das Textfeld wird angezeigt. Geben Sie den gewünschten Text ein, und drücken Sie jedes Mal die Eingabetaste, wenn eine neue Zeile erstellt werden soll.

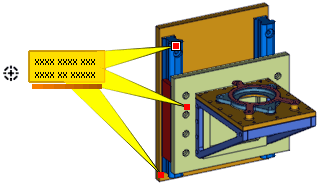

Erstellen von Anmerkungen mit mehreren Linien

Sie können aus einer Anmerkung mehrere Anbringungslinien erstellen.

  1. Um eine Linie hinzuzufügen, ziehen Sie eine Linie vom Anmerkungsziel zum Ziel.

    Anmerkung: Die Erstellung einer Linie kann nicht rückgängig gemacht werden. Gehen Sie beim Entfernen einer Linie vor wie im nächsten Schritt beschrieben.

  2. Um eine Linie zu entfernen, ziehen Sie den roten Anker am Ziel in das Anmerkungsziel .
  3. Um eine Anmerkung 2D-Bildfelder hinzuzufügen, erstellen Sie eines der 2D-Bildfelder, bevor Sie die Anmerkung erstellen.

Wichtig: Eine Anmerkung verfügt in allen Sichten immer über dieselbe Anzahl von Anbringungslinien. Wenn Sie z. B. eine neue Anbringungslinie für eine Anmerkung in einer Ansicht erstellen, wird die Anbringungslinie in allen Ansichten hinzugefügt, die diese Anmerkung enthalten, und in jeder Ansicht definieren Sie, mit welchem Akteur die Linie verbunden ist. Wenn Sie eine unterschiedliche Anzahl von Anbringungslinien ansichtsübergreifend benötigen, müssen Sie verschiedene Anmerkungen erzeugen.
